CHAPITRE III
Etude hydrodynamique et agitation portuaire
43
III.4. Bathymétrie :
La bathymétrie du modèle importé générée avec ArcGIS vers MIKE21 (*.xyz).

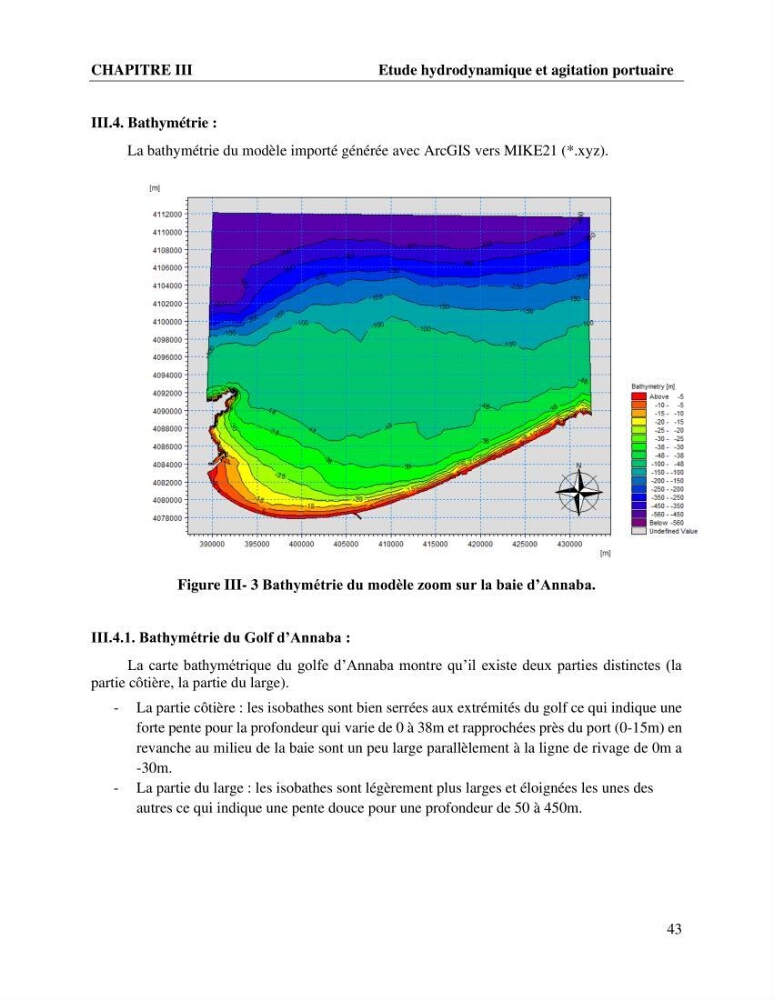

Figure III- 3 Bathymétrie du modèle zoom sur la baie d’Annaba.
III.4.1. Bathymétrie du Golf d’Annaba :
La carte bathymétrique du golfe d’Annaba montre qu’il existe deux parties distinctes (la
partie côtière, la partie du large).
- La partie côtière : les isobathes sont bien serrées aux extrémités du golf ce qui indique une
forte pente pour la profondeur qui varie de 0 à 38m et rapprochées près du port (0-15m) en
revanche au milieu de la baie sont un peu large parallèlement à la ligne de rivage de 0m a
-30m.
- La partie du large : les isobathes sont légèrement plus larges et éloignées les unes des
autres ce qui indique une pente douce pour une profondeur de 50 à 450m.
