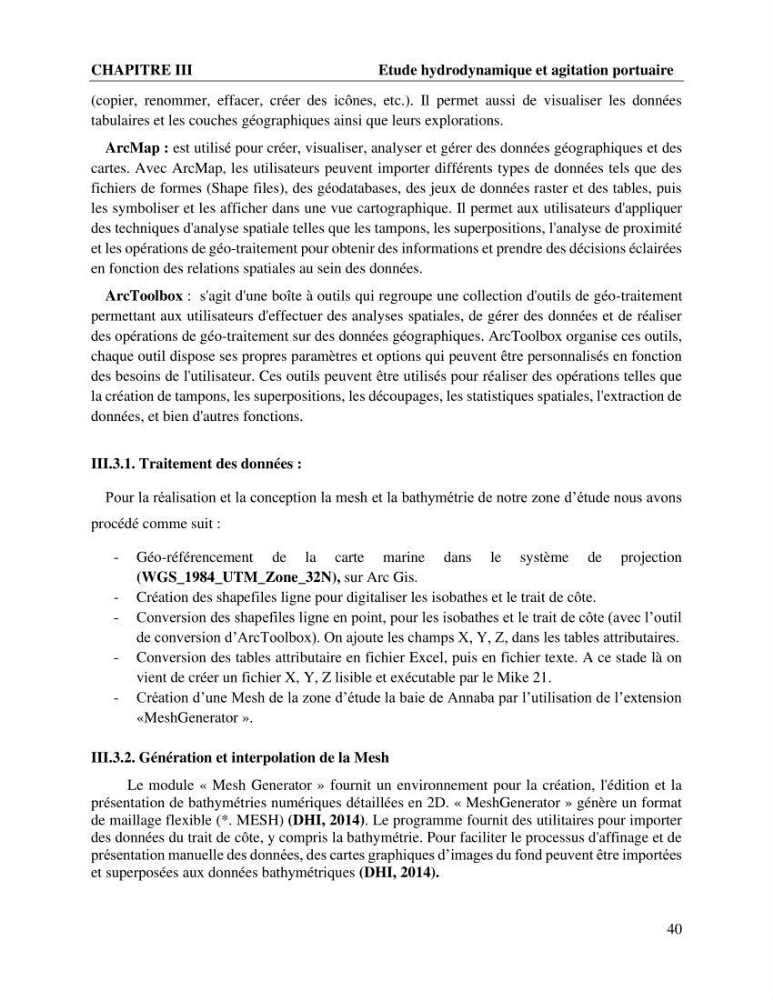

CHAPITRE III
Etude hydrodynamique et agitation portuaire
40
(copier, renommer, effacer, créer des icônes, etc.). Il permet aussi de visualiser les données
tabulaires et les couches géographiques ainsi que leurs explorations.
ArcMap : est utilisé pour créer, visualiser, analyser et gérer des données géographiques et des
cartes. Avec ArcMap, les utilisateurs peuvent importer différents types de données tels que des
fichiers de formes (Shape files), des géodatabases, des jeux de données raster et des tables, puis
les symboliser et les afficher dans une vue cartographique. Il permet aux utilisateurs d'appliquer
des techniques d'analyse spatiale telles que les tampons, les superpositions, l'analyse de proximité
et les opérations de géo-traitement pour obtenir des informations et prendre des décisions éclairées
en fonction des relations spatiales au sein des données.
ArcToolbox : s'agit d'une boîte à outils qui regroupe une collection d'outils de géo-traitement
permettant aux utilisateurs d'effectuer des analyses spatiales, de gérer des données et de réaliser
des opérations de géo-traitement sur des données géographiques. ArcToolbox organise ces outils,
chaque outil dispose ses propres paramètres et options qui peuvent être personnalisés en fonction
des besoins de l'utilisateur. Ces outils peuvent être utilisés pour réaliser des opérations telles que
la création de tampons, les superpositions, les découpages, les statistiques spatiales, l'extraction de
données, et bien d'autres fonctions.
III.3.1. Traitement des données :
Pour la réalisation et la conception la mesh et la bathymétrie de notre zone d’étude nous avons
procédé comme suit :
- Géo-référencement de la carte marine dans le système de projection
(WGS_1984_UTM_Zone_32N), sur Arc Gis.
- Création des shapefiles ligne pour digitaliser les isobathes et le trait de côte.
- Conversion des shapefiles ligne en point, pour les isobathes et le trait de côte (avec l’outil
de conversion d’ArcToolbox). On ajoute les champs X, Y, Z, dans les tables attributaires.
- Conversion des tables attributaire en fichier Excel, puis en fichier texte. A ce stade là on
vient de créer un fichier X, Y, Z lisible et exécutable par le Mike 21.
- Création d’une Mesh de la zone d’étude la baie de Annaba par l’utilisation de l’extension
«MeshGenerator ».
III.3.2. Génération et interpolation de la Mesh
Le module « Mesh Generator » fournit un environnement pour la création, l'édition et la
présentation de bathymétries numériques détaillées en 2D. « MeshGenerator » génère un format
de maillage flexible (*. MESH) (DHI, 2014). Le programme fournit des utilitaires pour importer
des données du trait de côte, y compris la bathymétrie. Pour faciliter le processus d'affinage et de
présentation manuelle des données, des cartes graphiques d’images du fond peuvent être importées
et superposées aux données bathymétriques (DHI, 2014).
