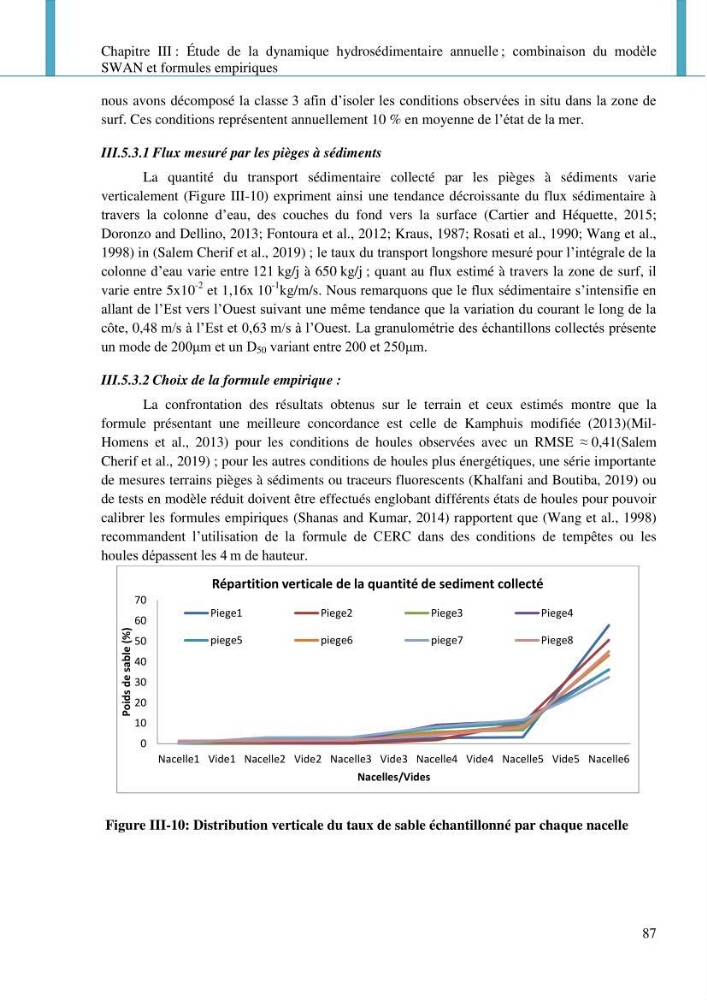

Chapitre III : Étude de la dynamique hydrosédimentaire annuelle ; combinaison du modèle
SWAN et formules empiriques
87
nous avons décomposé la classe 3 afin d’isoler les conditions observées in situ dans la zone de
surf. Ces conditions représentent annuellement 10 % en moyenne de l’état de la mer.
III.5.3.1 Flux mesuré par les pièges à sédiments
La quantité du transport sédimentaire collecté par les pièges à sédiments varie
verticalement (Figure III-10) expriment ainsi une tendance décroissante du flux sédimentaire à
travers la colonne d’eau, des couches du fond vers la surface (Cartier and Héquette, 2015;
Doronzo and Dellino, 2013; Fontoura et al., 2012; Kraus, 1987; Rosati et al., 1990; Wang et al.,
1998) in (Salem Cherif et al., 2019) ; le taux du transport longshore mesuré pour l’intégrale de la
colonne d’eau varie entre 121 kg/j à 650 kg/j ; quant au flux estimé à travers la zone de surf, il
varie entre 5x10
-2 et 1,16x 10
-1 kg/m/s. Nous remarquons que le flux sédimentaire s’intensifie en
allant de l’Est vers l’Ouest suivant une même tendance que la variation du courant le long de la
côte, 0,48 m/s à l’Est et 0,63 m/s à l’Ouest. La granulométrie des échantillons collectés présente
un mode de 200μm et un D 50 variant entre 200 et 250μm.
III.5.3.2 Choix de la formule empirique :
La confrontation des résultats obtenus sur le terrain et ceux estimés montre que la
formule présentant une meilleure concordance est celle de Kamphuis modifiée (2013)(MilHomens et al., 2013) pour les conditions de houles observées avec un RMSE ≈ 0,41(Salem
Cherif et al., 2019) ; pour les autres conditions de houles plus énergétiques, une série importante
de mesures terrains pièges à sédiments ou traceurs fluorescents (Khalfani and Boutiba, 2019) ou
de tests en modèle réduit doivent être effectués englobant différents états de houles pour pouvoir
calibrer les formules empiriques (Shanas and Kumar, 2014) rapportent que (Wang et al., 1998)
recommandent l’utilisation de la formule de CERC dans des conditions de tempêtes ou les
houles dépassent les 4 m de hauteur.
Figure ‎ III-10: Distribution verticale du taux de sable échantillonné par chaque nacelle
0
10
20
30
40
50
60
70
Nacelle1 Vide1 Nacelle2 Vide2 Nacelle3 Vide3 Nacelle4 Vide4 Nacelle5 Vide5 Nacelle6
Poids
de
sable
(%)
Nacelles/Vides
Répartition verticale de la quantité de sediment collecté
Piege1
Piege2
Piege3
Piege4
piege5
piege6
piege7
Piege8
