Chapitre IV
Modélisation numérique
64

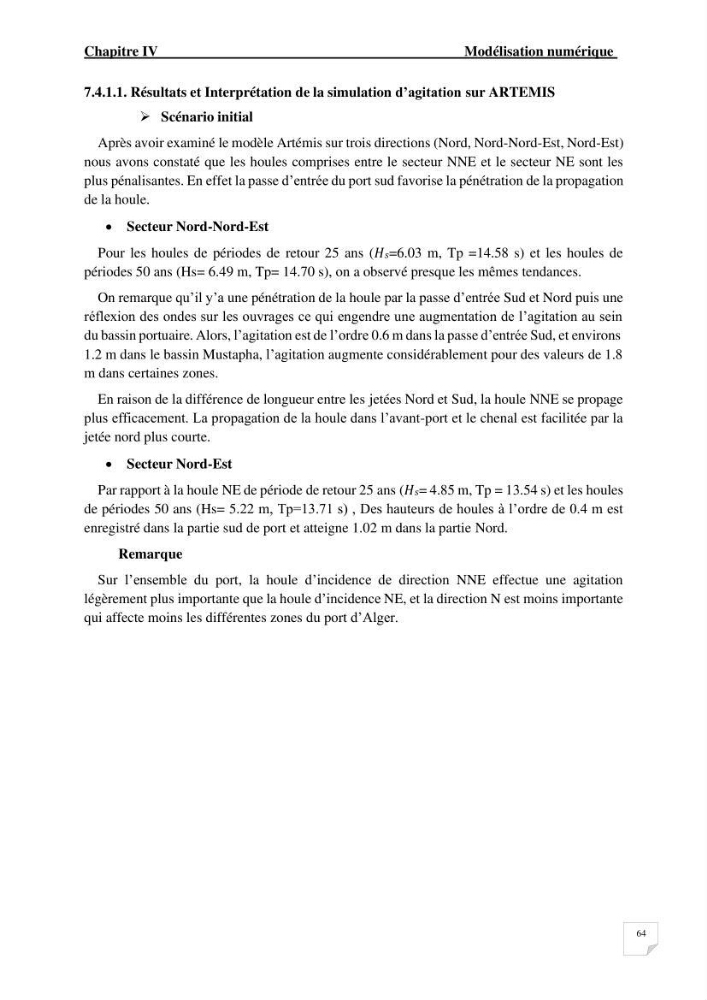

7.4.1.1. Résultats et Interprétation de la simulation d’agitation sur ARTEMIS
➢ Scénario initial
Après avoir examiné le modèle Artémis sur trois directions (Nord, Nord-Nord-Est, Nord-Est)
nous avons constaté que les houles comprises entre le secteur NNE et le secteur NE sont les
plus pénalisantes. En effet la passe d’entrée du port sud favorise la pénétration de la propagation
de la houle.
• Secteur Nord-Nord-Est
Pour les houles de périodes de retour 25 ans (í µí°»í µí± =6.03 m, Tp =14.58 s) et les houles de
périodes 50 ans (Hs= 6.49 m, Tp= 14.70 s), on a observé presque les mêmes tendances.
On remarque qu’il y’a une pénétration de la houle par la passe d’entrée Sud et Nord puis une
réflexion des ondes sur les ouvrages ce qui engendre une augmentation de l’agitation au sein
du bassin portuaire. Alors, l’agitation est de l’ordre 0.6 m dans la passe d’entrée Sud, et environs
1.2 m dans le bassin Mustapha, l’agitation augmente considérablement pour des valeurs de 1.8
m dans certaines zones.
En raison de la différence de longueur entre les jetées Nord et Sud, la houle NNE se propage
plus efficacement. La propagation de la houle dans l’avant-port et le chenal est facilitée par la
jetée nord plus courte.
• Secteur Nord-Est
Par rapport à la houle NE de période de retour 25 ans (í µí°»í µí± = 4.85 m, Tp = 13.54 s) et les houles
de périodes 50 ans (Hs= 5.22 m, Tp=13.71 s) , Des hauteurs de houles à l’ordre de 0.4 m est
enregistré dans la partie sud de port et atteigne 1.02 m dans la partie Nord.
Remarque
Sur l’ensemble du port, la houle d’incidence de direction NNE effectue une agitation
légèrement plus importante que la houle d’incidence NE, et la direction N est moins importante
qui affecte moins les différentes zones du port d’Alger.
