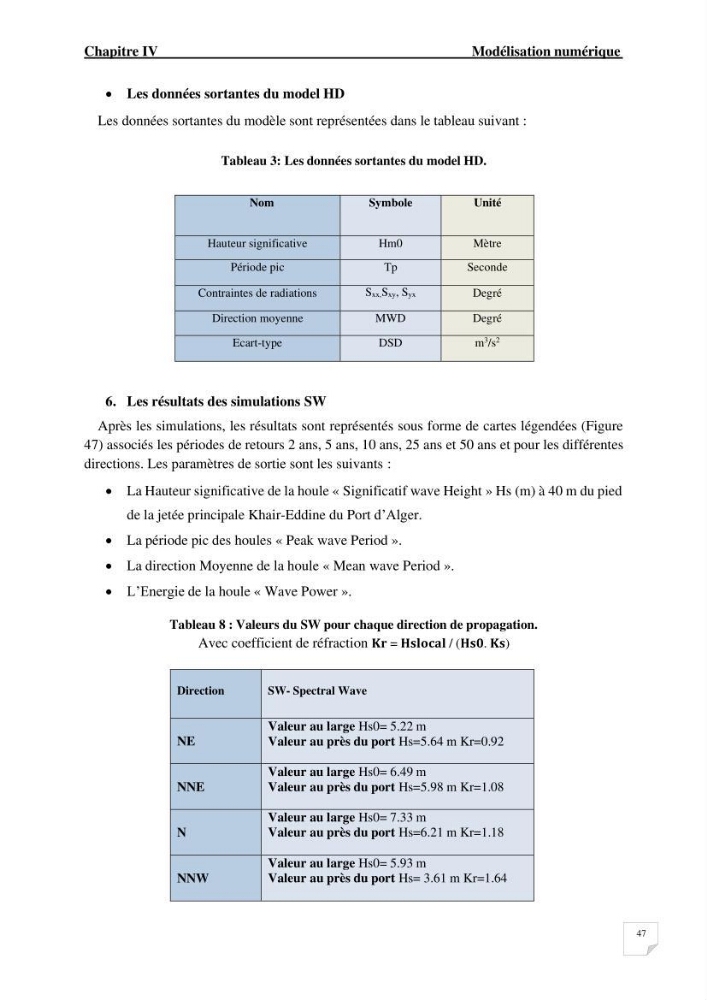

Chapitre IV
Modélisation numérique
47
• Les données sortantes du model HD
Les données sortantes du modèle sont représentées dans le tableau suivant :
Tableau 3: Les données sortantes du model HD.
Nom
Symbole
Unité
Hauteur significative
Hm0
Mètre
Période pic
Tp
Seconde
Contraintes de radiations
Sxx,Sxy, Syx
Degré
Direction moyenne
MWD
Degré
Ecart-type
DSD
m
3
/s
2
6. Les résultats des simulations SW
Après les simulations, les résultats sont représentés sous forme de cartes légendées (Figure
47) associés les périodes de retours 2 ans, 5 ans, 10 ans, 25 ans et 50 ans et pour les différentes
directions. Les paramètres de sortie sont les suivants :
• La Hauteur significative de la houle « Significatif wave Height » Hs (m) à 40 m du pied
de la jetée principale Khair-Eddine du Port d’Alger.
• La période pic des houles « Peak wave Period ».
• La direction Moyenne de la houle « Mean wave Period ».
• L’Energie de la houle « Wave Power ».
Tableau 8 : Valeurs du SW pour chaque direction de propagation.
Avec coefficient de réfraction í µí°í µí°« = í µí°í µí°¬í µí°¥í µí°¨í µí°í µí°í µí°¥ / (í µí°í µí°¬í µí¿. í µí°í µí°¬)
Direction
SW- Spectral Wave
NE
Valeur au large Hs0= 5.22 m
Valeur au près du port Hs=5.64 m Kr=0.92
NNE
Valeur au large Hs0= 6.49 m
Valeur au près du port Hs=5.98 m Kr=1.08
N
Valeur au large Hs0= 7.33 m
Valeur au près du port Hs=6.21 m Kr=1.18
NNW
Valeur au large Hs0= 5.93 m
Valeur au près du port Hs= 3.61 m Kr=1.64
