Chapitre IV
Modélisation numérique
45
• Le bassin Mustapha et le chenal d’accès Sud
Les profondeurs de ce bassin varient entre -21 m à -12 m, on observe une irrégularité des
profondeurs au niveau de la darse N° 06 Avec profondeurs varient entre -15 m et -9 m.
Les isobathes sont serrées (-21 m à -15 m) le long de la jetée Mustapha. Quant à l’intérieur
du bassin, les profondeurs varient entre -18 m à -22 m. Au niveau de la passe Sud, l’espacement
des isobathes est régulier, les profondeurs augmentent progressivement de - 25 m à -13 m, à
partir du brise lame Est jusqu’à la passe Sud.
5. Principe de simulation du MIKE 21-DH
Le principe général de la simulation par les codes de calcul MIKE est résumé dans le schéma
suivant :

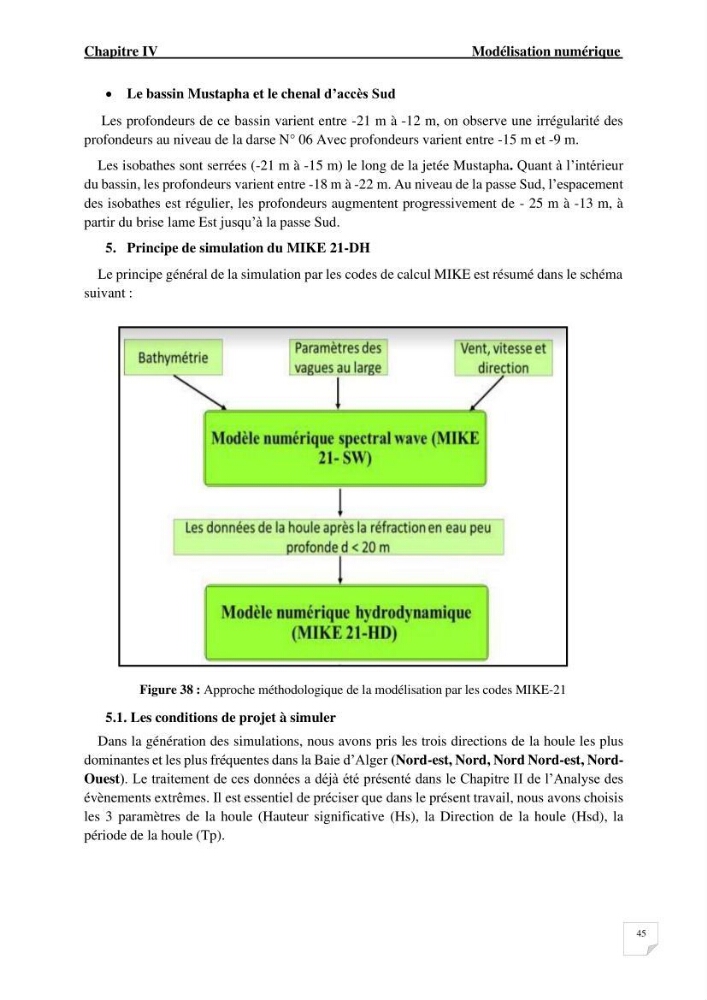

Figure 38 : Approche méthodologique de la modélisation par les codes MIKE-21
5.1. Les conditions de projet à simuler
Dans la génération des simulations, nous avons pris les trois directions de la houle les plus
dominantes et les plus fréquentes dans la Baie d’Alger (Nord-est, Nord, Nord Nord-est, NordOuest). Le traitement de ces données a déjà été présenté dans le Chapitre II de l’Analyse des
évènements extrêmes. Il est essentiel de préciser que dans le présent travail, nous avons choisis
les 3 paramètres de la houle (Hauteur significative (Hs), la Direction de la houle (Hsd), la
période de la houle (Tp).
