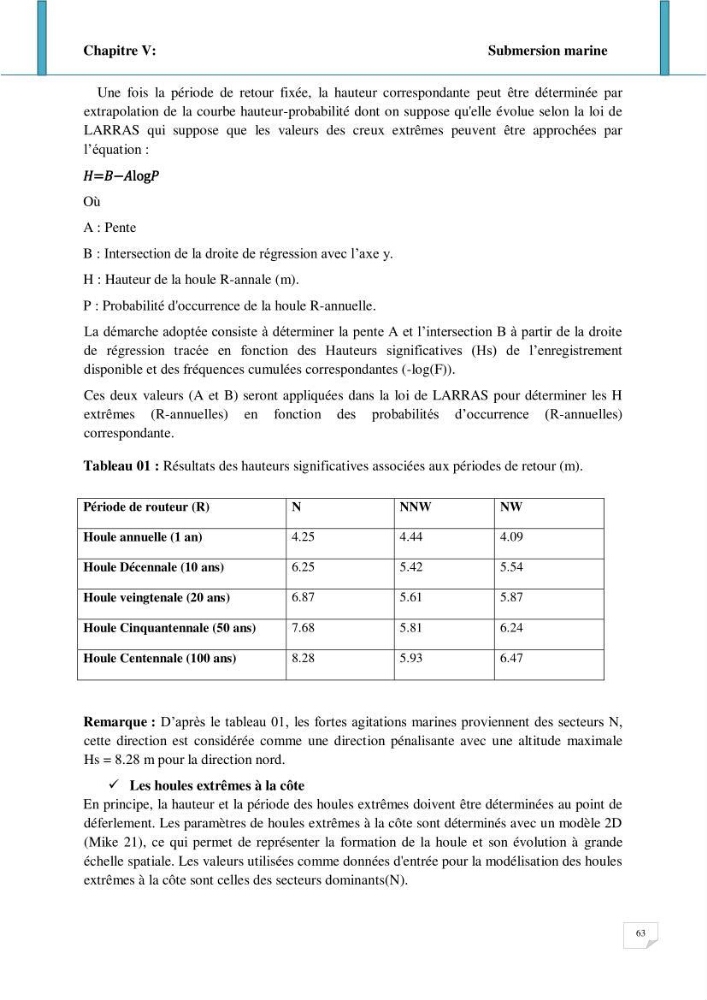

Chapitre V:
Submersion marine
63
Une fois la période de retour fixée, la hauteur correspondante peut être déterminée par
extrapolation de la courbe hauteur-probabilité dont on suppose qu'elle évolue selon la loi de
LARRAS qui suppose que les valeurs des creux extrêmes peuvent être approchées par
l’équation :
í µí°»=í µí°µ−í µí°´logí µí±
Où
A : Pente
B : Intersection de la droite de régression avec l’axe y.
H : Hauteur de la houle R-annale (m).
P : Probabilité d'occurrence de la houle R-annuelle.
La démarche adoptée consiste à déterminer la pente A et l’intersection B à partir de la droite
de régression tracée en fonction des Hauteurs significatives (Hs) de l’enregistrement
disponible et des fréquences cumulées correspondantes (-log(F)).
Ces deux valeurs (A et B) seront appliquées dans la loi de LARRAS pour déterminer les H
extrêmes (R-annuelles) en fonction des probabilités d’occurrence (R-annuelles)
correspondante.
Tableau 01 : Résultats des hauteurs significatives associées aux périodes de retour (m).
Remarque : D’après le tableau 01, les fortes agitations marines proviennent des secteurs N,
cette direction est considérée comme une direction pénalisante avec une altitude maximale
Hs = 8.28 m pour la direction nord.
Les houles extrêmes à la côte
En principe, la hauteur et la période des houles extrêmes doivent être déterminées au point de
déferlement. Les paramètres de houles extrêmes à la côte sont déterminés avec un modèle 2D
(Mike 21), ce qui permet de représenter la formation de la houle et son évolution à grande
échelle spatiale. Les valeurs utilisées comme données d'entrée pour la modélisation des houles
extrêmes à la côte sont celles des secteurs dominants(N).
Période de routeur (R)
N
NNW
NW
Houle annuelle (1 an)
4.25
4.44
4.09
Houle Décennale (10 ans)
6.25
5.42
5.54
Houle veingtenale (20 ans)
6.87
5.61
5.87
Houle Cinquantennale (50 ans)
7.68
5.81
6.24
Houle Centennale (100 ans)
8.28
5.93
6.47
