Chapitre III :
Modélisation hydrodynamique
31
4.2 Création de la bathymétrie 2D sous le maillage
La plateforme Mike Zéro nous offre la possibilité d’importation et visualisation des données
bathymétriques sous un maillage souple bien déterminé (Mesh) à l’aide du module
« MeshGenerator» qui à son tour offre un environnement pour la création, l'édition et la
présentation de la bathymétrie numériques 2D détaillées sous le système de projection
WGS84 UTM Zone31N.
Cette plateforme nous facilite le processus d'élaboration manuelle des données et leur
présentation, des cartes graphiques ainsi que des images satellitaires peuvent être importées et
superposées aux données bathymétriques pour une meilleure présentation à condition qu’elles
soient géo référencées à l’aide de l’extension « Image Rectifier ». Plusieurs méthodes ont été
destinées pour l’interpolation des valeurs de la bathymétrie (Krigging, Natural
Neibourhood…etc.).
Dès que la bathymétrie est prête, on peut utiliser les utilitaires d'exportation de données
bathymétriques de sortie sous différents formats.
Le maillage est composé d’éléments triangulaires dont la taille a été ajustée suivant les
évolutions bathymétriques et la précision souhaité.

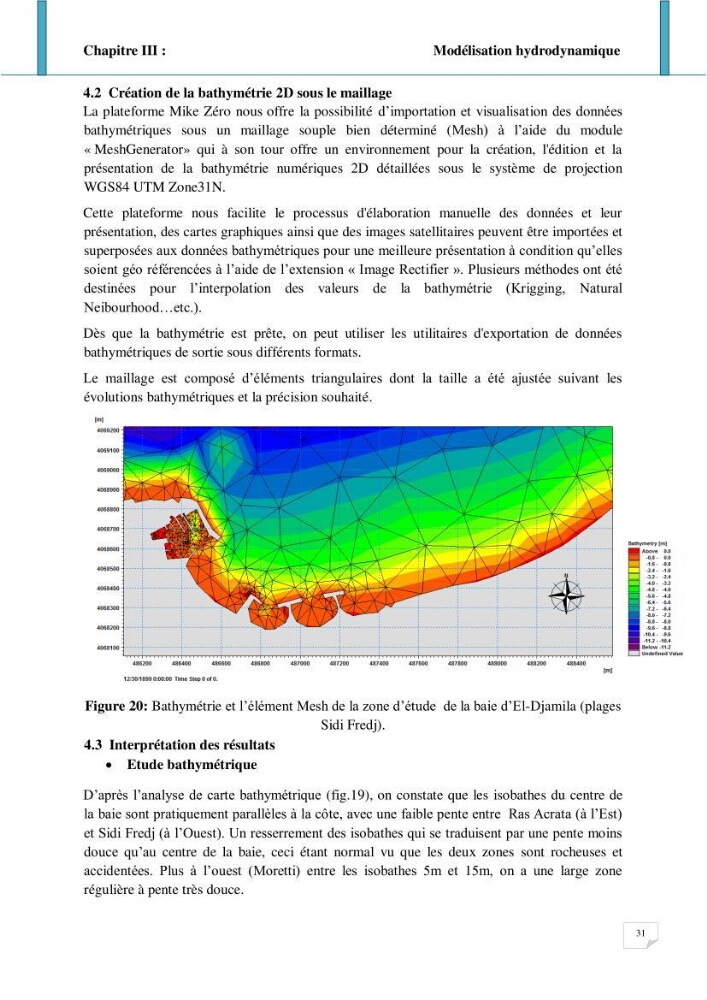

Figure 20: Bathymétrie et l’élément Mesh de la zone d’étude de la baie d’El-Djamila (plages
Sidi Fredj).
4.3 Interprétation des résultats
Etude bathymétrique
D’après l’analyse de carte bathymétrique (fig.19), on constate que les isobathes du centre de
la baie sont pratiquement parallèles à la côte, avec une faible pente entre Ras Acrata (à l’Est)
et Sidi Fredj (à l’Ouest). Un resserrement des isobathes qui se traduisent par une pente moins
douce qu’au centre de la baie, ceci étant normal vu que les deux zones sont rocheuses et
accidentées. Plus à l’ouest (Moretti) entre les isobathes 5m et 15m, on a une large zone
régulière à pente très douce.
Modélisation hydrodynamique
31
4.2 Création de la bathymétrie 2D sous le maillage
La plateforme Mike Zéro nous offre la possibilité d’importation et visualisation des données
bathymétriques sous un maillage souple bien déterminé (Mesh) à l’aide du module
« MeshGenerator» qui à son tour offre un environnement pour la création, l'édition et la
présentation de la bathymétrie numériques 2D détaillées sous le système de projection
WGS84 UTM Zone31N.
Cette plateforme nous facilite le processus d'élaboration manuelle des données et leur
présentation, des cartes graphiques ainsi que des images satellitaires peuvent être importées et
superposées aux données bathymétriques pour une meilleure présentation à condition qu’elles
soient géo référencées à l’aide de l’extension « Image Rectifier ». Plusieurs méthodes ont été
destinées pour l’interpolation des valeurs de la bathymétrie (Krigging, Natural
Neibourhood…etc.).
Dès que la bathymétrie est prête, on peut utiliser les utilitaires d'exportation de données
bathymétriques de sortie sous différents formats.
Le maillage est composé d’éléments triangulaires dont la taille a été ajustée suivant les
évolutions bathymétriques et la précision souhaité.
Figure 20: Bathymétrie et l’élément Mesh de la zone d’étude de la baie d’El-Djamila (plages
Sidi Fredj).
4.3 Interprétation des résultats
Etude bathymétrique
D’après l’analyse de carte bathymétrique (fig.19), on constate que les isobathes du centre de
la baie sont pratiquement parallèles à la côte, avec une faible pente entre Ras Acrata (à l’Est)
et Sidi Fredj (à l’Ouest). Un resserrement des isobathes qui se traduisent par une pente moins
douce qu’au centre de la baie, ceci étant normal vu que les deux zones sont rocheuses et
accidentées. Plus à l’ouest (Moretti) entre les isobathes 5m et 15m, on a une large zone
régulière à pente très douce.
