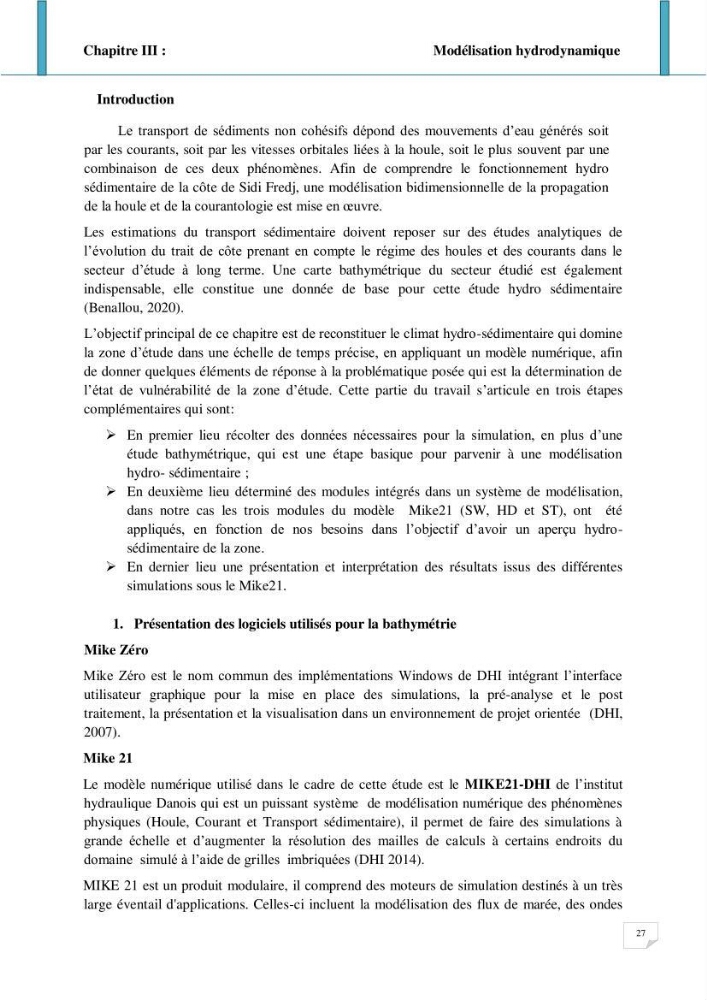

Chapitre III :
Modélisation hydrodynamique
27
Introduction
Le transport de sédiments non cohésifs dépond des mouvements d’eau générés soit
par les courants, soit par les vitesses orbitales liées à la houle, soit le plus souvent par une
combinaison de ces deux phénomènes. Afin de comprendre le fonctionnement hydro
sédimentaire de la côte de Sidi Fredj, une modélisation bidimensionnelle de la propagation
de la houle et de la courantologie est mise en œuvre.
Les estimations du transport sédimentaire doivent reposer sur des études analytiques de
l’évolution du trait de côte prenant en compte le régime des houles et des courants dans le
secteur d’étude à long terme. Une carte bathymétrique du secteur étudié est également
indispensable, elle constitue une donnée de base pour cette étude hydro sédimentaire
(Benallou, 2020).
L’objectif principal de ce chapitre est de reconstituer le climat hydro-sédimentaire qui domine
la zone d’étude dans une échelle de temps précise, en appliquant un modèle numérique, afin
de donner quelques éléments de réponse à la problématique posée qui est la détermination de
l’état de vulnérabilité de la zone d’étude. Cette partie du travail s’articule en trois étapes
complémentaires qui sont:
En premier lieu récolter des données nécessaires pour la simulation, en plus d’une
étude bathymétrique, qui est une étape basique pour parvenir à une modélisation
hydro- sédimentaire ;
En deuxième lieu déterminé des modules intégrés dans un système de modélisation,
dans notre cas les trois modules du modèle Mike21 (SW, HD et ST), ont été
appliqués, en fonction de nos besoins dans l’objectif d’avoir un aperçu hydrosédimentaire de la zone.
En dernier lieu une présentation et interprétation des résultats issus des différentes
simulations sous le Mike21.
1. Présentation des logiciels utilisés pour la bathymétrie
Mike Zéro
Mike Zéro est le nom commun des implémentations Windows de DHI intégrant l’interface
utilisateur graphique pour la mise en place des simulations, la pré-analyse et le post
traitement, la présentation et la visualisation dans un environnement de projet orientée (DHI,
2007).
Mike 21
Le modèle numérique utilisé dans le cadre de cette étude est le MIKE21-DHI de l’institut
hydraulique Danois qui est un puissant système de modélisation numérique des phénomènes
physiques (Houle, Courant et Transport sédimentaire), il permet de faire des simulations à
grande échelle et d’augmenter la résolution des mailles de calculs à certains endroits du
domaine simulé à l’aide de grilles imbriquées (DHI 2014).
MIKE 21 est un produit modulaire, il comprend des moteurs de simulation destinés à un très
large éventail d'applications. Celles-ci incluent la modélisation des flux de marée, des ondes
Modélisation hydrodynamique
27
Introduction
Le transport de sédiments non cohésifs dépond des mouvements d’eau générés soit
par les courants, soit par les vitesses orbitales liées à la houle, soit le plus souvent par une
combinaison de ces deux phénomènes. Afin de comprendre le fonctionnement hydro
sédimentaire de la côte de Sidi Fredj, une modélisation bidimensionnelle de la propagation
de la houle et de la courantologie est mise en œuvre.
Les estimations du transport sédimentaire doivent reposer sur des études analytiques de
l’évolution du trait de côte prenant en compte le régime des houles et des courants dans le
secteur d’étude à long terme. Une carte bathymétrique du secteur étudié est également
indispensable, elle constitue une donnée de base pour cette étude hydro sédimentaire
(Benallou, 2020).
L’objectif principal de ce chapitre est de reconstituer le climat hydro-sédimentaire qui domine
la zone d’étude dans une échelle de temps précise, en appliquant un modèle numérique, afin
de donner quelques éléments de réponse à la problématique posée qui est la détermination de
l’état de vulnérabilité de la zone d’étude. Cette partie du travail s’articule en trois étapes
complémentaires qui sont:
En premier lieu récolter des données nécessaires pour la simulation, en plus d’une
étude bathymétrique, qui est une étape basique pour parvenir à une modélisation
hydro- sédimentaire ;
En deuxième lieu déterminé des modules intégrés dans un système de modélisation,
dans notre cas les trois modules du modèle Mike21 (SW, HD et ST), ont été
appliqués, en fonction de nos besoins dans l’objectif d’avoir un aperçu hydrosédimentaire de la zone.
En dernier lieu une présentation et interprétation des résultats issus des différentes
simulations sous le Mike21.
1. Présentation des logiciels utilisés pour la bathymétrie
Mike Zéro
Mike Zéro est le nom commun des implémentations Windows de DHI intégrant l’interface
utilisateur graphique pour la mise en place des simulations, la pré-analyse et le post
traitement, la présentation et la visualisation dans un environnement de projet orientée (DHI,
2007).
Mike 21
Le modèle numérique utilisé dans le cadre de cette étude est le MIKE21-DHI de l’institut
hydraulique Danois qui est un puissant système de modélisation numérique des phénomènes
physiques (Houle, Courant et Transport sédimentaire), il permet de faire des simulations à
grande échelle et d’augmenter la résolution des mailles de calculs à certains endroits du
domaine simulé à l’aide de grilles imbriquées (DHI 2014).
MIKE 21 est un produit modulaire, il comprend des moteurs de simulation destinés à un très
large éventail d'applications. Celles-ci incluent la modélisation des flux de marée, des ondes
