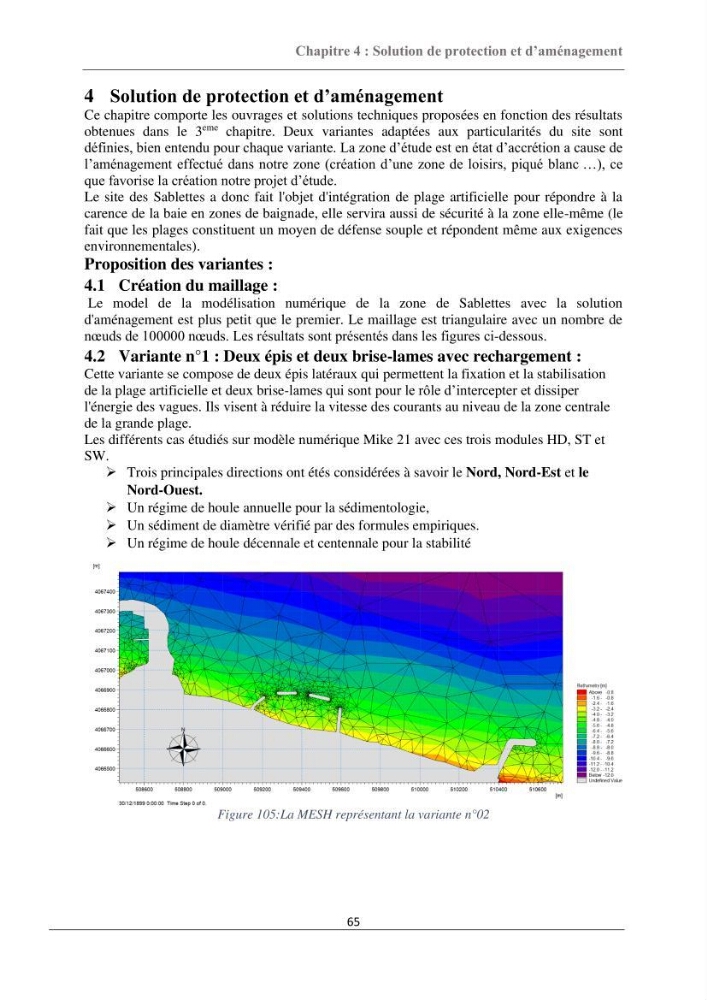

Chapitre 4 : Solution de protection et d’aménagement
65
4 Solution de protection et d’aménagement
Ce chapitre comporte les ouvrages et solutions techniques proposées en fonction des résultats
obtenues dans le 3
eme chapitre. Deux variantes adaptées aux particularités du site sont
définies, bien entendu pour chaque variante. La zone d’étude est en état d’accrétion a cause de
l’aménagement effectué dans notre zone (création d’une zone de loisirs, piqué blanc …), ce
que favorise la création notre projet d’étude.
Le site des Sablettes a donc fait l'objet d'intégration de plage artificielle pour répondre à la
carence de la baie en zones de baignade, elle servira aussi de sécurité à la zone elle-même (le
fait que les plages constituent un moyen de défense souple et répondent même aux exigences
environnementales).
Proposition des variantes :
4.1 Création du maillage :
Le model de la modélisation numérique de la zone de Sablettes avec la solution
d'aménagement est plus petit que le premier. Le maillage est triangulaire avec un nombre de
nœuds de 100000 nœuds. Les résultats sont présentés dans les figures ci-dessous.
4.2 Variante n°1 : Deux épis et deux brise-lames avec rechargement :
Cette variante se compose de deux épis latéraux qui permettent la fixation et la stabilisation
de la plage artificielle et deux brise-lames qui sont pour le rôle d’intercepter et dissiper
l'énergie des vagues. Ils visent à réduire la vitesse des courants au niveau de la zone centrale
de la grande plage.
Les différents cas étudiés sur modèle numérique Mike 21 avec ces trois modules HD, ST et
SW.
➢ Trois principales directions ont étés considérées à savoir le Nord, Nord-Est et le
Nord-Ouest.
➢ Un régime de houle annuelle pour la sédimentologie,
➢ Un sédiment de diamètre vérifié par des formules empiriques.
➢ Un régime de houle décennale et centennale pour la stabilité
Figure 105:La MESH représentant la variante n°02
