Chapitre 03 : diagnostic des détails
54

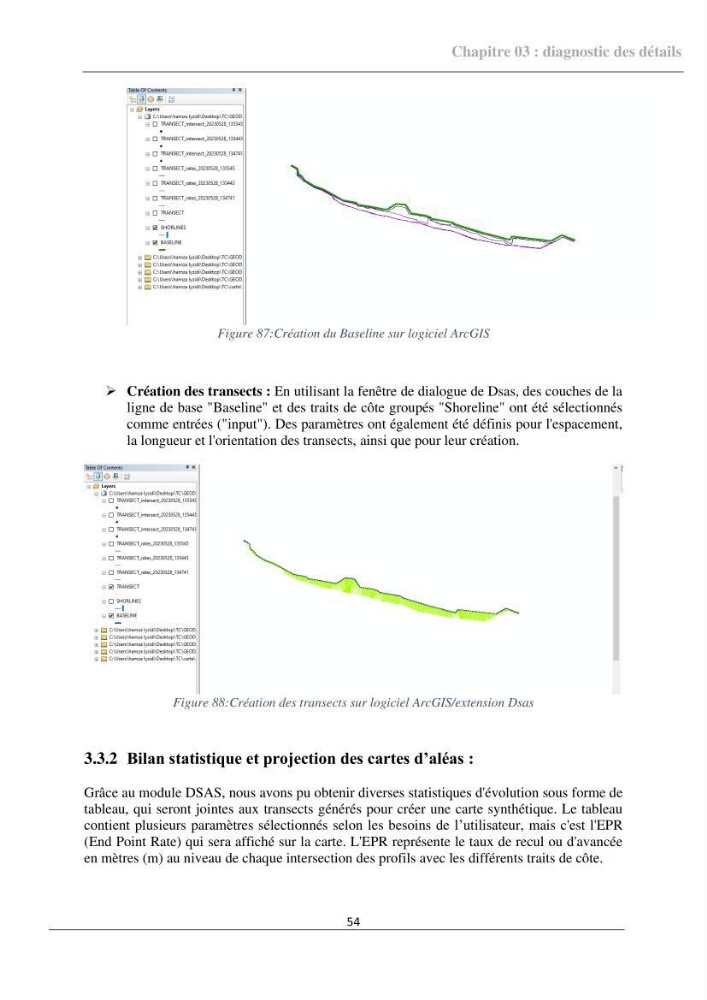

Figure 87:Création du Baseline sur logiciel ArcGIS
➢ Création des transects : En utilisant la fenêtre de dialogue de Dsas, des couches de la
ligne de base "Baseline" et des traits de côte groupés "Shoreline" ont été sélectionnés
comme entrées ("input"). Des paramètres ont également été définis pour l'espacement,
la longueur et l'orientation des transects, ainsi que pour leur création.
Figure 88:Création des transects sur logiciel ArcGIS/extension Dsas
3.3.2 Bilan statistique et projection des cartes d’aléas :
Grâce au module DSAS, nous avons pu obtenir diverses statistiques d'évolution sous forme de
tableau, qui seront jointes aux transects générés pour créer une carte synthétique. Le tableau
contient plusieurs paramètres sélectionnés selon les besoins de l’utilisateur, mais c'est l'EPR
(End Point Rate) qui sera affiché sur la carte. L'EPR représente le taux de recul ou d'avancée
en mètres (m) au niveau de chaque intersection des profils avec les différents traits de côte.
