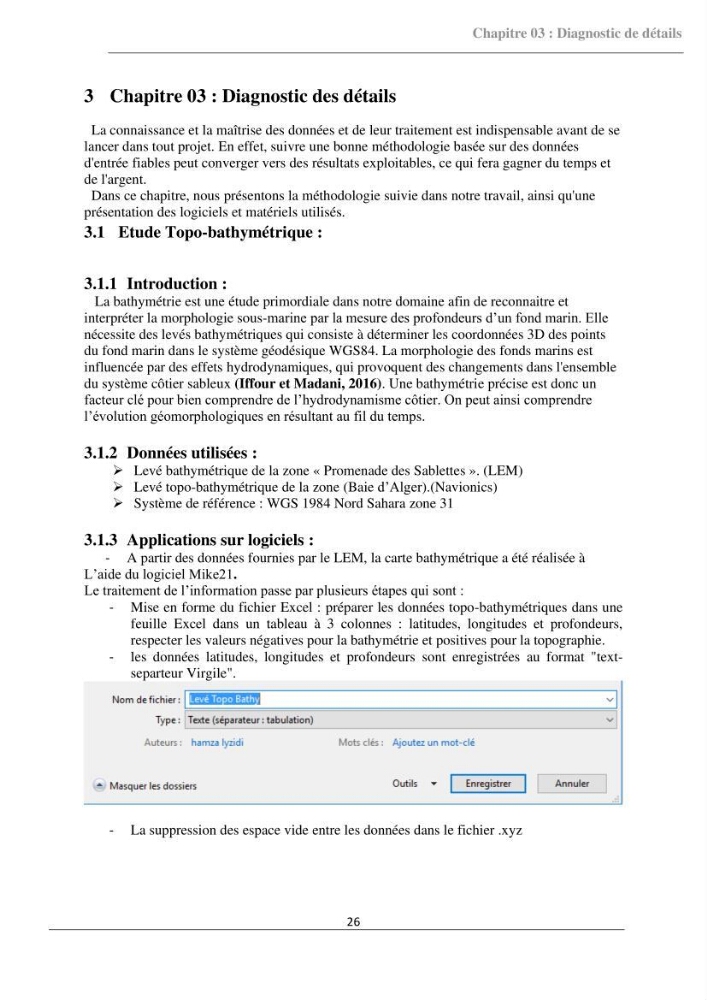

Chapitre 03 : Diagnostic de détails
26
3 Chapitre 03 : Diagnostic des détails
La connaissance et la maîtrise des données et de leur traitement est indispensable avant de se
lancer dans tout projet. En effet, suivre une bonne méthodologie basée sur des données
d'entrée fiables peut converger vers des résultats exploitables, ce qui fera gagner du temps et
de l'argent.
Dans ce chapitre, nous présentons la méthodologie suivie dans notre travail, ainsi qu'une
présentation des logiciels et matériels utilisés.
3.1 Etude Topo-bathymétrique :
3.1.1 Introduction :
La bathymétrie est une étude primordiale dans notre domaine afin de reconnaitre et
interpréter la morphologie sous-marine par la mesure des profondeurs d’un fond marin. Elle
nécessite des levés bathymétriques qui consiste à déterminer les coordonnées 3D des points
du fond marin dans le système géodésique WGS84. La morphologie des fonds marins est
influencée par des effets hydrodynamiques, qui provoquent des changements dans l'ensemble
du système côtier sableux (Iffour et Madani, 2016). Une bathymétrie précise est donc un
facteur clé pour bien comprendre de l’hydrodynamisme côtier. On peut ainsi comprendre
l’évolution géomorphologiques en résultant au fil du temps.
3.1.2 Données utilisées :
➢ Levé bathymétrique de la zone « Promenade des Sablettes ». (LEM)
➢ Levé topo-bathymétrique de la zone (Baie d’Alger).(Navionics)
➢ Système de référence : WGS 1984 Nord Sahara zone 31
3.1.3 Applications sur logiciels :
- A partir des données fournies par le LEM, la carte bathymétrique a été réalisée à
L’aide du logiciel Mike21.
Le traitement de l’information passe par plusieurs étapes qui sont :
- Mise en forme du fichier Excel : préparer les données topo-bathymétriques dans une
feuille Excel dans un tableau à 3 colonnes : latitudes, longitudes et profondeurs,
respecter les valeurs négatives pour la bathymétrie et positives pour la topographie.
- les données latitudes, longitudes et profondeurs sont enregistrées au format "textseparteur Virgile".
- La suppression des espace vide entre les données dans le fichier .xyz
26
