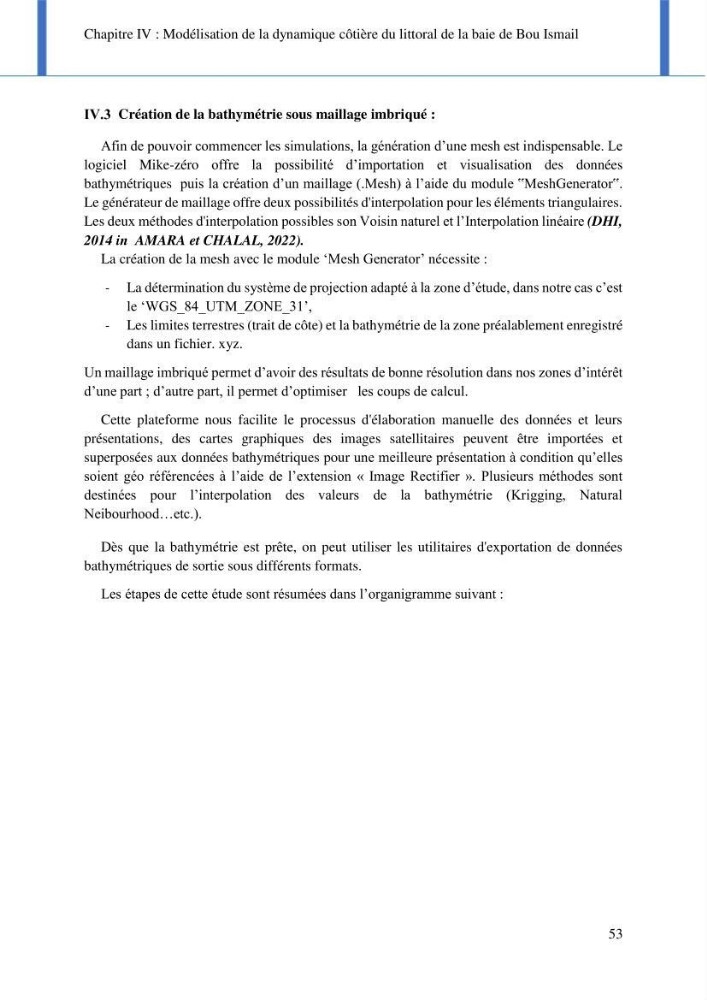

Chapitre IV : Modélisation de la dynamique côtière du littoral de la baie de Bou Ismail
53
Création de la bathymétrie sous maillage imbriqué :
Afin de pouvoir commencer les simulations, la génération d’une mesh est indispensable. Le
logiciel Mike-zéro offre la possibilité d’importation et visualisation des données
bathymétriques puis la création d’un maillage (.Mesh) à l’aide du module ‟MeshGenerator‟.
Le générateur de maillage offre deux possibilités d'interpolation pour les éléments triangulaires.
Les deux méthodes d'interpolation possibles son Voisin naturel et l’Interpolation linéaire (DHI,
2014 in AMARA et CHALAL, 2022).
La création de la mesh avec le module ‘Mesh Generator’ nécessite :
- La détermination du système de projection adapté à la zone d’étude, dans notre cas c’est
le ‘WGS_84_UTM_ZONE_31’,
- Les limites terrestres (trait de côte) et la bathymétrie de la zone préalablement enregistré
dans un fichier. xyz.
Un maillage imbriqué permet d’avoir des résultats de bonne résolution dans nos zones d’intérêt
d’une part ; d’autre part, il permet d’optimiser les coups de calcul.
Cette plateforme nous facilite le processus d'élaboration manuelle des données et leurs
présentations, des cartes graphiques des images satellitaires peuvent être importées et
superposées aux données bathymétriques pour une meilleure présentation à condition qu’elles
soient géo référencées à l’aide de l’extension « Image Rectifier ». Plusieurs méthodes sont
destinées pour l’interpolation des valeurs de la bathymétrie (Krigging, Natural
Neibourhood…etc.).
Dès que la bathymétrie est prête, on peut utiliser les utilitaires d'exportation de données
bathymétriques de sortie sous différents formats.
Les étapes de cette étude sont résumées dans l’organigramme suivant :
