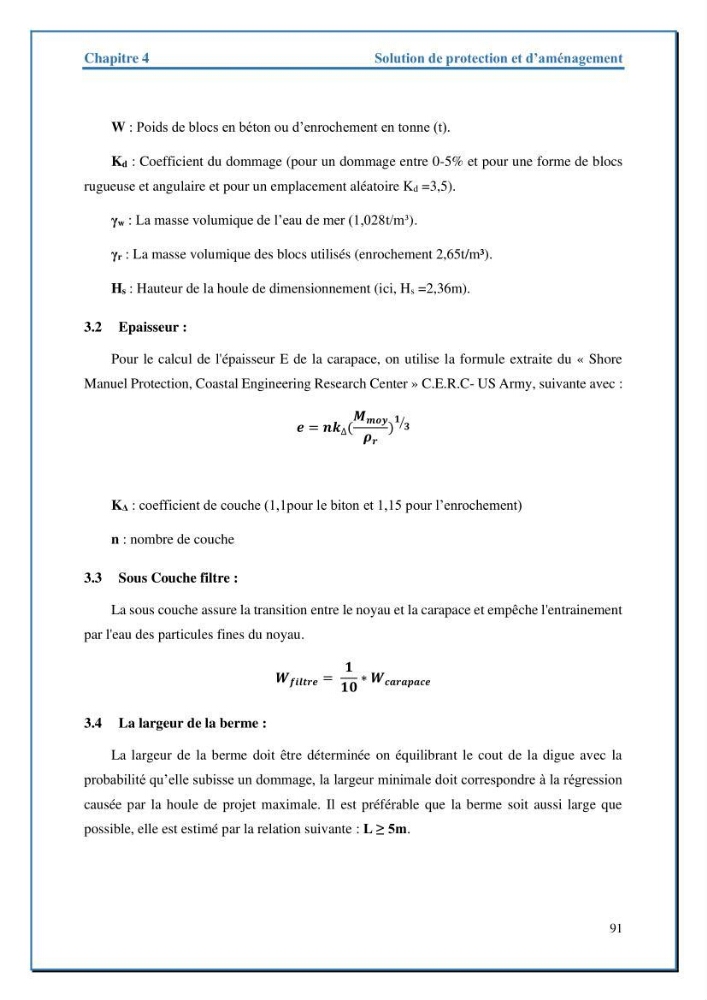

Chapitre 4
Solution de protection et d’aménagement
91
W : Poids de blocs en béton ou d’enrochement en tonne (t).
Kd : Coefficient du dommage (pour un dommage entre 0-5% et pour une forme de blocs
rugueuse et angulaire et pour un emplacement aléatoire Kd =3,5).
γw : La masse volumique de l’eau de mer (1,028t/m³).
γr : La masse volumique des blocs utilisés (enrochement 2,65t/m³).
Hs : Hauteur de la houle de dimensionnement (ici, Hs =2,36m).
3.2 Epaisseur :
Pour le calcul de l'épaisseur E de la carapace, on utilise la formule extraite du « Shore
Manuel Protection, Coastal Engineering Research Center » C.E.R.C- US Army, suivante avec :
í µí² = í µí²í µí² ∆ (
í µí±´ í µí²í µí²í µí²
í µí½ í µí²
)
í µí¿ í µí¿
⁄
KΔ : coefficient de couche (1,1pour le biton et 1,15 pour l’enrochement)
n : nombre de couche
3.3 Sous Couche filtre :
La sous couche assure la transition entre le noyau et la carapace et empêche l'entrainement
par l'eau des particules fines du noyau.
í µí±¾ í µí²í µí²í µí²í µí²í µí²í µí² =
í µí¿
í µí¿í µí¿
∗ í µí±¾ í µí²í µí²í µí²í µí²í µí²í µí²í µí²í µí²
3.4 La largeur de la berme :
La largeur de la berme doit être déterminée on équilibrant le cout de la digue avec la
probabilité qu’elle subisse un dommage, la largeur minimale doit correspondre à la régression
causée par la houle de projet maximale. Il est préférable que la berme soit aussi large que
possible, elle est estimé par la relation suivante : L ≥ 5m.
