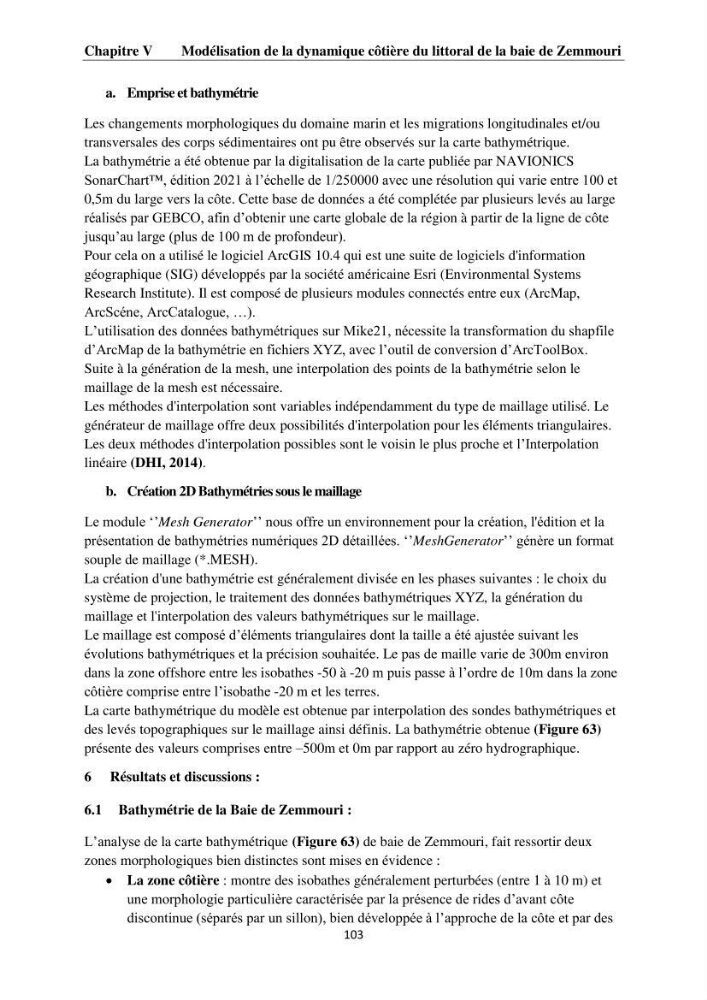

Chapitre V
Modélisation de la dynamique côtière du littoral de la baie de Zemmouri
103
a. Emprise et bathymétrie
Les changements morphologiques du domaine marin et les migrations longitudinales et/ou
transversales des corps sédimentaires ont pu être observés sur la carte bathymétrique.
La bathymétrie a été obtenue par la digitalisation de la carte publiée par NAVIONICS
SonarChart™, édition 2021 à l’échelle de 1/250000 avec une résolution qui varie entre 100 et
0,5m du large vers la côte. Cette base de données a été complétée par plusieurs levés au large
réalisés par GEBCO, afin d’obtenir une carte globale de la région à partir de la ligne de côte
jusqu’au large (plus de 100 m de profondeur).
Pour cela on a utilisé le logiciel ArcGIS 10.4 qui est une suite de logiciels d'information
géographique (SIG) développés par la société américaine Esri (Environmental Systems
Research Institute). Il est composé de plusieurs modules connectés entre eux (ArcMap,
ArcScéne, ArcCatalogue, …).
L’utilisation des données bathymétriques sur Mike21, nécessite la transformation du shapfile
d’ArcMap de la bathymétrie en fichiers XYZ, avec l’outil de conversion d’ArcToolBox.
Suite à la génération de la mesh, une interpolation des points de la bathymétrie selon le
maillage de la mesh est nécessaire.
Les méthodes d'interpolation sont variables indépendamment du type de maillage utilisé. Le
générateur de maillage offre deux possibilités d'interpolation pour les éléments triangulaires.
Les deux méthodes d'interpolation possibles sont le voisin le plus proche et l’Interpolation
linéaire (DHI, 2014).
b. Création 2D Bathymétries sous le maillage
Le module ‘’Mesh Generator’’ nous offre un environnement pour la création, l'édition et la
présentation de bathymétries numériques 2D détaillées. ‘’MeshGenerator’’ génère un format
souple de maillage (*.MESH).
La création d'une bathymétrie est généralement divisée en les phases suivantes : le choix du
système de projection, le traitement des données bathymétriques XYZ, la génération du
maillage et l'interpolation des valeurs bathymétriques sur le maillage.
Le maillage est composé d’éléments triangulaires dont la taille a été ajustée suivant les
évolutions bathymétriques et la précision souhaitée. Le pas de maille varie de 300m environ
dans la zone offshore entre les isobathes -50 à -20 m puis passe à l’ordre de 10m dans la zone
côtière comprise entre l’isobathe -20 m et les terres.
La carte bathymétrique du modèle est obtenue par interpolation des sondes bathymétriques et
des levés topographiques sur le maillage ainsi définis. La bathymétrie obtenue (Figure 63)
présente des valeurs comprises entre –500m et 0m par rapport au zéro hydrographique.
6 Résultats et discussions :
6.1 Bathymétrie de la Baie de Zemmouri :
L’analyse de la carte bathymétrique (Figure 63) de baie de Zemmouri, fait ressortir deux
zones morphologiques bien distinctes sont mises en évidence :
La zone côtière : montre des isobathes généralement perturbées (entre 1 à 10 m) et
une morphologie particulière caractérisée par la présence de rides d’avant côte
discontinue (séparés par un sillon), bien développée à l’approche de la côte et par des
