CHAPITRE IV : Etude Des Roches D’El Hamdania
44

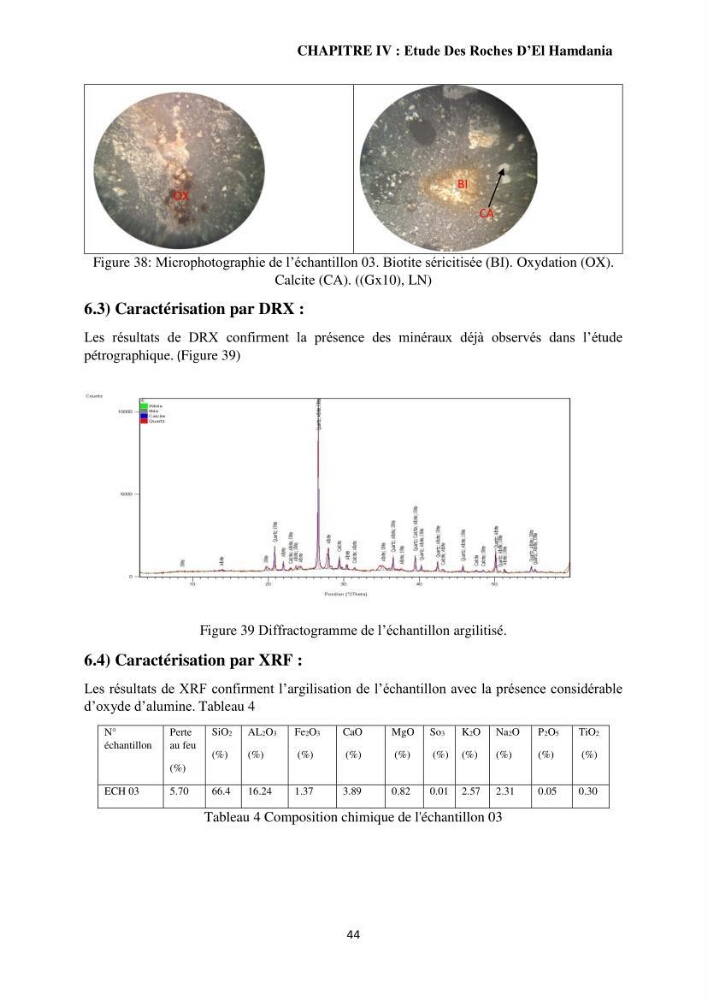

Figure 38: Microphotographie de l’échantillon 03. Biotite séricitisée (BI). Oxydation (OX).
Calcite (CA). ((Gx10), LN)
6.3) Caractérisation par DRX :
Les résultats de DRX confirment la présence des minéraux déjà observés dans l’étude
pétrographique. (Figure 39)
Figure 39 Diffractogramme de l’échantillon argilitisé.
6.4) Caractérisation par XRF :
Les résultats de XRF confirment l’argilisation de l’échantillon avec la présence considérable
d’oxyde d’alumine. Tableau 4
N°
échantillon
Perte
au feu
(%)
SiO2
(%)
AL2O3
(%)
Fe2O3
(%)
CaO
(%)
MgO
(%)
So3
(%)
K2O
(%)
Na2O
(%)
P2O5
(%)
TiO2
(%)
ECH 03
5.70
66.4
16.24
1.37
3.89
0.82
0.01 2.57 2.31
0.05
0.30
Tableau 4 Composition chimique de l'échantillon 03
OX
BI
CA
