CHAPITRE IV : Etude Des Roches D’El Hamdania
30
Les roches ont été broyées de manière homogène afin d'obtenir une poudre fine et uniforme qui
atteint la consistance souhaitée pour l'analyse DRX et XRF, un nettoyage soigneux du mortier
et son pilon a été bien entrepris pour chaque opération pour éliminer toute contamination ou
résidu de matériaux précédents. (Figure 19)

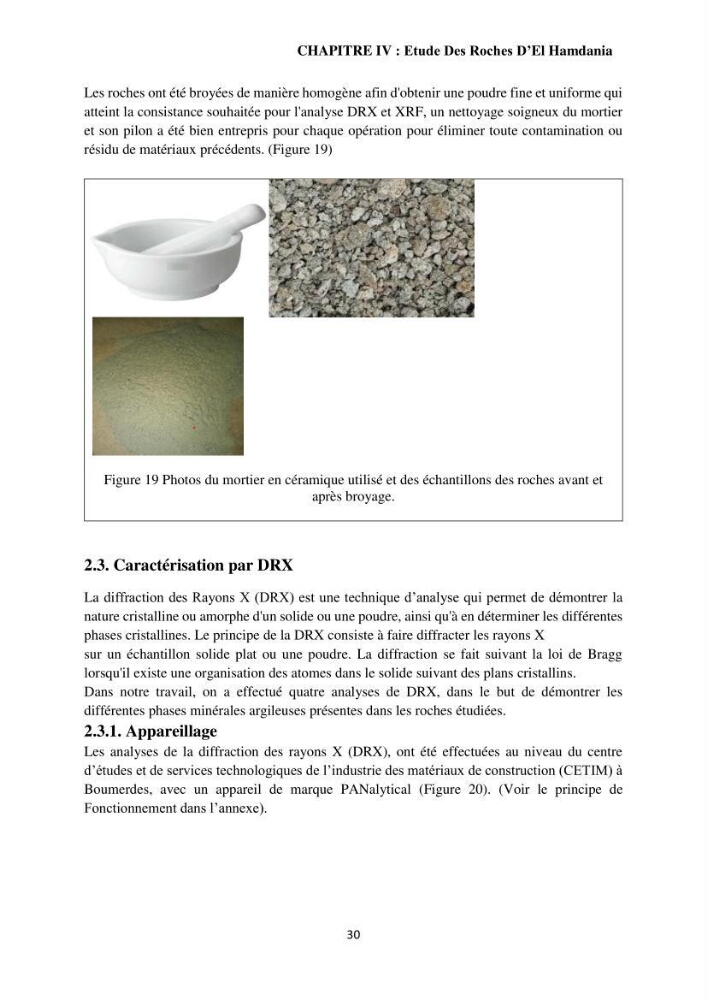

Figure 19 Photos du mortier en céramique utilisé et des échantillons des roches avant et
après broyage.
2.3. Caractérisation par DRX
La diffraction des Rayons X (DRX) est une technique d’analyse qui permet de démontrer la
nature cristalline ou amorphe d'un solide ou une poudre, ainsi qu'à en déterminer les différentes
phases cristallines. Le principe de la DRX consiste à faire diffracter les rayons X
sur un échantillon solide plat ou une poudre. La diffraction se fait suivant la loi de Bragg
lorsqu'il existe une organisation des atomes dans le solide suivant des plans cristallins.
Dans notre travail, on a effectué quatre analyses de DRX, dans le but de démontrer les
différentes phases minérales argileuses présentes dans les roches étudiées.
2.3.1. Appareillage
Les analyses de la diffraction des rayons X (DRX), ont été effectuées au niveau du centre
d’études et de services technologiques de l’industrie des matériaux de construction (CETIM) à
Boumerdes, avec un appareil de marque PANalytical (Figure 20). (Voir le principe de
Fonctionnement dans l’annexe).
