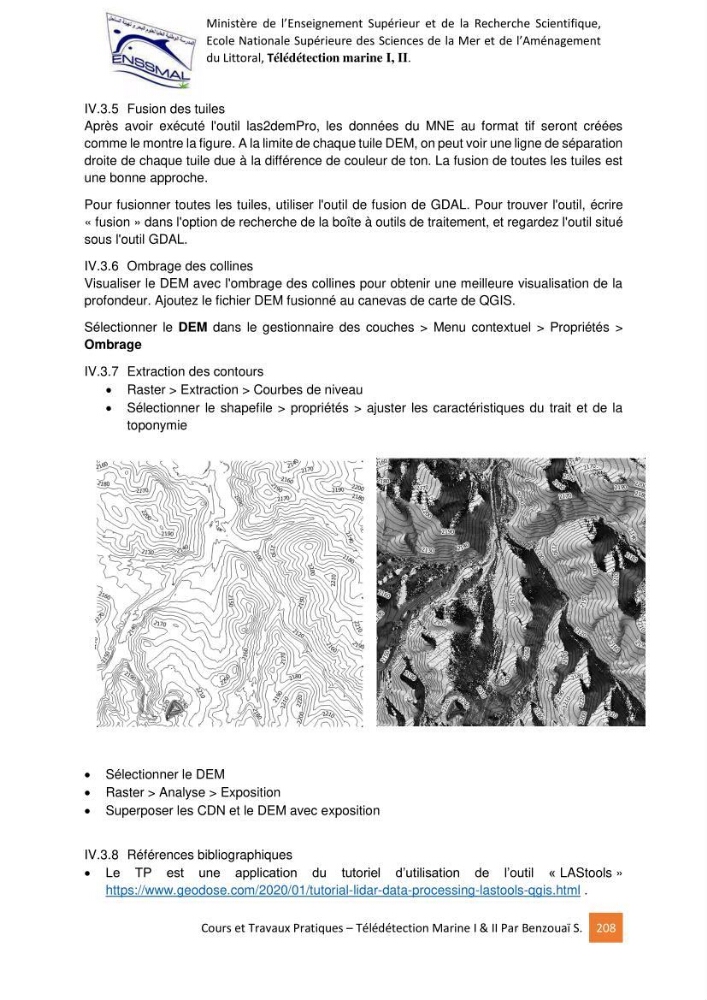

IV.3.5 Fusion des tuiles
Après avoir exécuté l'outil las2demPro, les données du MNE au format tif seront créées
comme le montre la figure. A la limite de chaque tuile DEM, on peut voir une ligne de séparation
droite de chaque tuile due à la différence de couleur de ton. La fusion de toutes les tuiles est
une bonne approche.
Pour fusionner toutes les tuiles, utiliser l'outil de fusion de GDAL. Pour trouver l'outil, écrire
« fusion » dans l'option de recherche de la boîte à outils de traitement, et regardez l'outil situé
sous l'outil GDAL.
IV.3.6 Ombrage des collines
Visualiser le DEM avec l'ombrage des collines pour obtenir une meilleure visualisation de la
profondeur. Ajoutez le fichier DEM fusionné au canevas de carte de QGIS.
Sélectionner le DEM dans le gestionnaire des couches > Menu contextuel > Propriétés >
Ombrage
IV.3.7 Extraction des contours
Raster > Extraction > Courbes de niveau
Sélectionner le shapefile > propriétés > ajuster les caractéristiques du trait et de la
toponymie
Sélectionner le DEM
Raster > Analyse > Exposition
Superposer les CDN et le DEM avec exposition
IV.3.8 Références bibliographiques
Le TP est une application du tutoriel d’utilisation de l’outil « LAStools »
https://www.geodose.com/2020/01/tutorial-lidar-data-processing-lastools-qgis.html .
