Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 204
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.

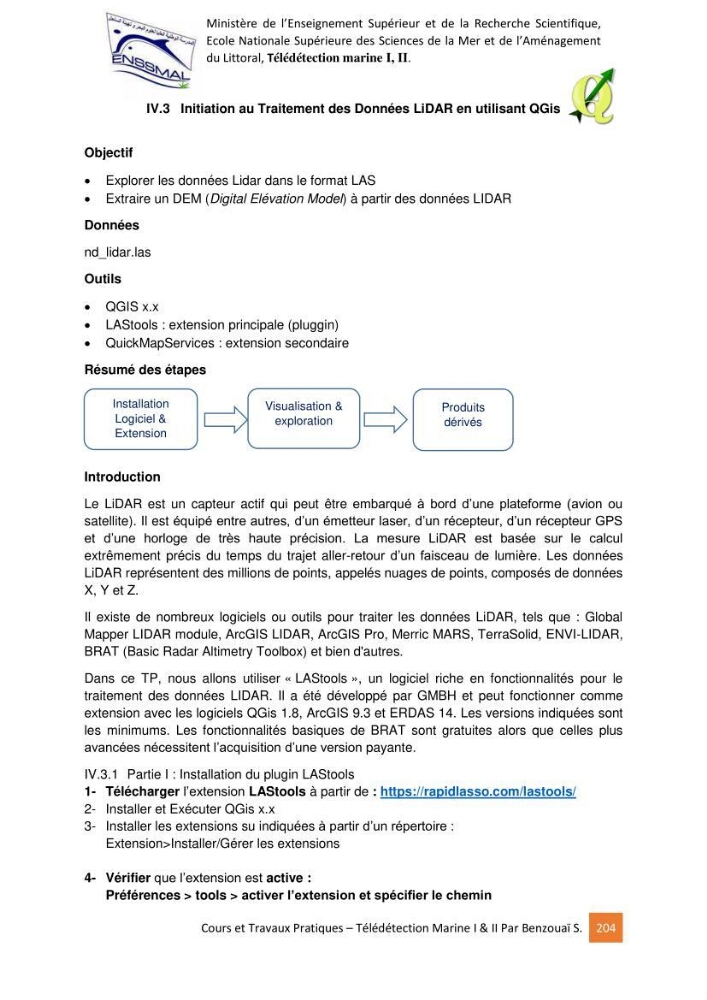

IV.3 Initiation au Traitement des Données LiDAR en utilisant QGis
Objectif
Explorer les données Lidar dans le format LAS
Extraire un DEM (Digital Elévation Model) à partir des données LIDAR
Données
nd_lidar.las
Outils
QGIS x.x
LAStools : extension principale (pluggin)
QuickMapServices : extension secondaire
Résumé des étapes
Introduction
Le LiDAR est un capteur actif qui peut être embarqué à bord d’une plateforme (avion ou
satellite). Il est équipé entre autres, d’un émetteur laser, d’un récepteur, d’un récepteur GPS
et d’une horloge de très haute précision. La mesure LiDAR est basée sur le calcul
extrêmement précis du temps du trajet aller-retour d’un faisceau de lumière. Les données
LiDAR représentent des millions de points, appelés nuages de points, composés de données
X, Y et Z.
Il existe de nombreux logiciels ou outils pour traiter les données LiDAR, tels que : Global
Mapper LIDAR module, ArcGIS LIDAR, ArcGIS Pro, Merric MARS, TerraSolid, ENVI-LIDAR,
BRAT (Basic Radar Altimetry Toolbox) et bien d'autres.
Dans ce TP, nous allons utiliser « LAStools », un logiciel riche en fonctionnalités pour le
traitement des données LIDAR. Il a été développé par GMBH et peut fonctionner comme
extension avec les logiciels QGis 1.8, ArcGIS 9.3 et ERDAS 14. Les versions indiquées sont
les minimums. Les fonctionnalités basiques de BRAT sont gratuites alors que celles plus
avancées nécessitent l’acquisition d’une version payante.
IV.3.1 Partie I : Installation du plugin LAStools
1- Télécharger l’extension LAStools à partir de : https://rapidlasso.com/lastools/
2- Installer et Exécuter QGis x.x
3- Installer les extensions su indiquées à partir d’un répertoire :
Extension>Installer/Gérer les extensions
4- Vérifier que l’extension est active :
Préférences > tools > activer l’extension et spécifier le chemin
Installation
Logiciel &
Extension
Visualisation &
exploration
Produits
dérivés
