II.13 Filtrage des Images I
Objectif
 A travers des imagettes numériques pédagogiques, l’apprenant appliquera manuellement
ou sur Excel les filtres indiqués et vus en cours.
Données
 Imagettes numériques.
Outils
 Une feuille et un stylo (recommandés) ou une feuille Excel.
Exercice n°1
La figure 1 représente le profile linéaire d’une image (valeurs radiométrique des pixels le
long d’une ligne image).
 Représenter sur le même graphe les profils respectifs de l’image :
- Lissée par un filtre par la moyenne (3*1) ;
- Lissée par un filtre de la médiane (3*1).

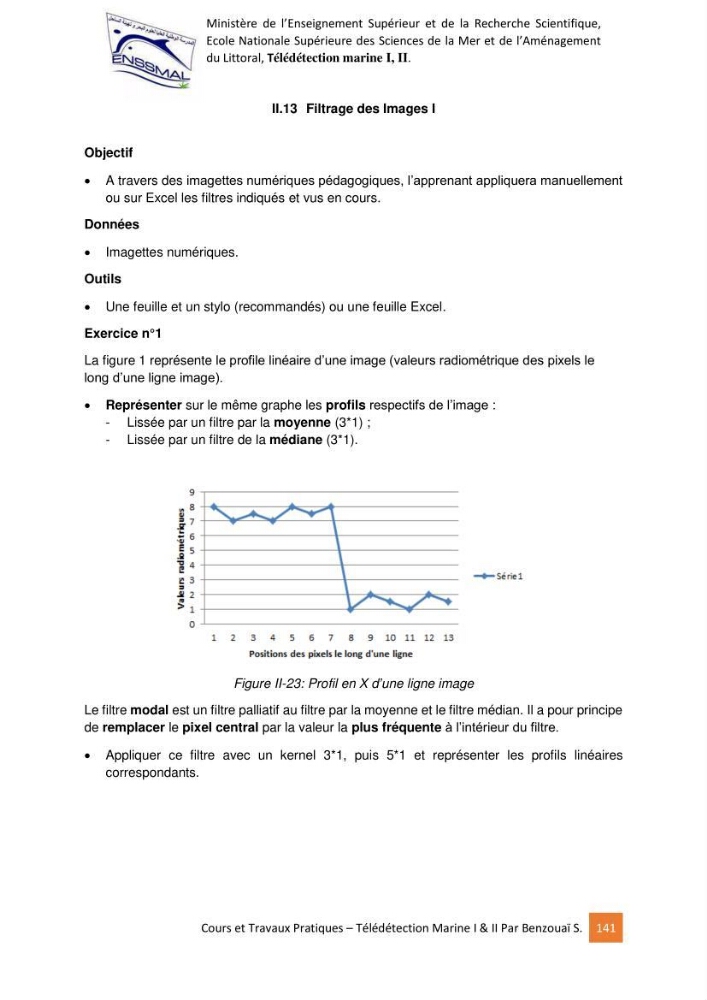

Figure II-23: Profil en X d’une ligne image
Le filtre modal est un filtre palliatif au filtre par la moyenne et le filtre médian. Il a pour principe
de remplacer le pixel central par la valeur la plus fréquente à l’intérieur du filtre.
 Appliquer ce filtre avec un kernel 3*1, puis 5*1 et représenter les profils linéaires
correspondants.
