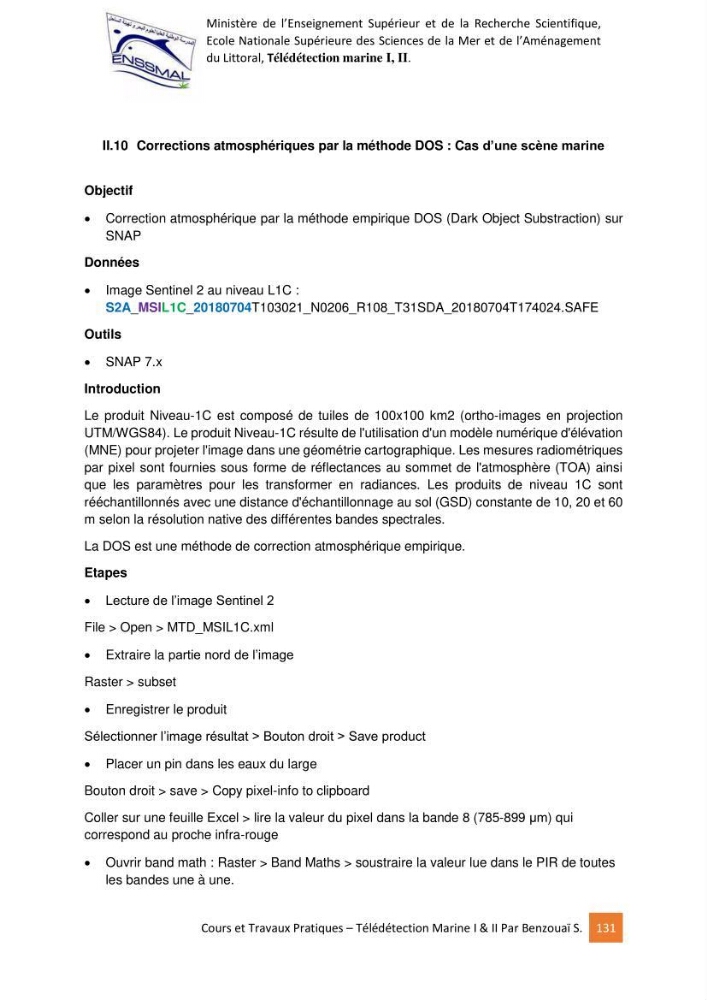

II.10 Corrections atmosphériques par la méthode DOS : Cas d’une scène marine
Objectif
 Correction atmosphérique par la méthode empirique DOS (Dark Object Substraction) sur
SNAP
Données
 Image Sentinel 2 au niveau L1C :
S2A_MSIL1C_20180704T103021_N0206_R108_T31SDA_20180704T174024.SAFE
Outils
 SNAP 7.x
Introduction
Le produit Niveau-1C est composé de tuiles de 100x100 km2 (ortho-images en projection
UTM/WGS84). Le produit Niveau-1C résulte de l'utilisation d'un modèle numérique d'élévation
(MNE) pour projeter l'image dans une géométrie cartographique. Les mesures radiométriques
par pixel sont fournies sous forme de réflectances au sommet de l'atmosphère (TOA) ainsi
que les paramètres pour les transformer en radiances. Les produits de niveau 1C sont
rééchantillonnés avec une distance d'échantillonnage au sol (GSD) constante de 10, 20 et 60
m selon la résolution native des différentes bandes spectrales.
La DOS est une méthode de correction atmosphérique empirique.
Etapes
 Lecture de l’image Sentinel 2
File > Open > MTD_MSIL1C.xml
 Extraire la partie nord de l’image
Raster > subset
 Enregistrer le produit
Sélectionner l’image résultat > Bouton droit > Save product
 Placer un pin dans les eaux du large
Bouton droit > save > Copy pixel-info to clipboard
Coller sur une feuille Excel > lire la valeur du pixel dans la bande 8 (785-899 μm) qui
correspond au proche infra-rouge
 Ouvrir band math : Raster > Band Maths > soustraire la valeur lue dans le PIR de toutes
les bandes une à une.
