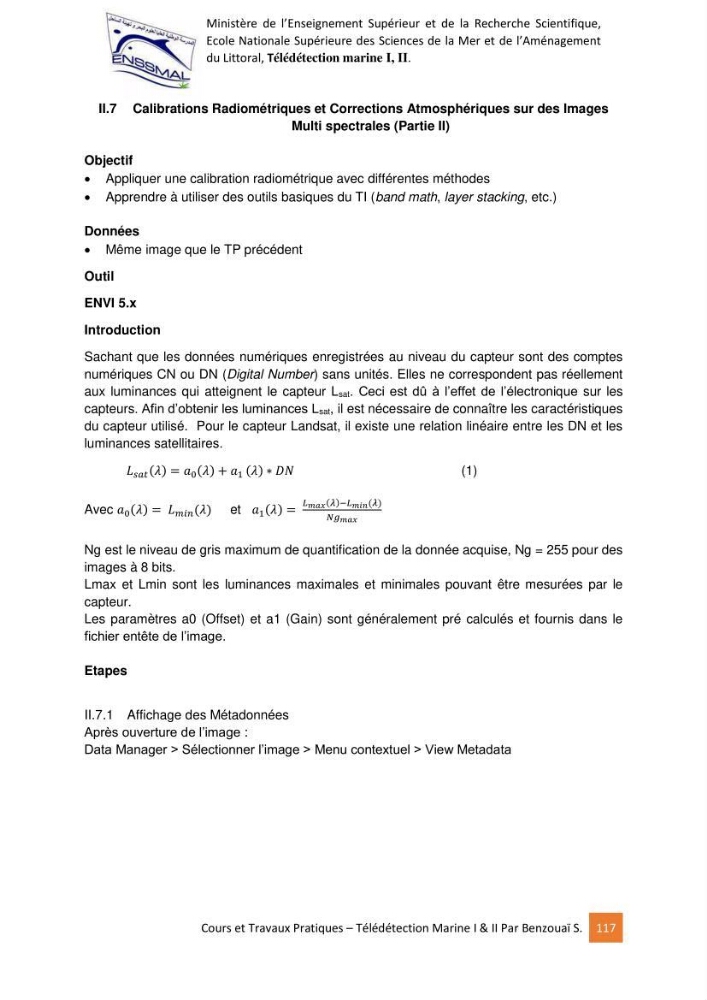

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
II.7 Calibrations Radiométriques et Corrections Atmosphériques sur des Images
Multi spectrales (Partie II)
Objectif
Appliquer une calibration radiométrique avec différentes méthodes
Apprendre à utiliser des outils basiques du TI (band math, layer stacking, etc.)
Données
Même image que le TP précédent
Outil
ENVI 5.x
Introduction
Sachant que les données numériques enregistrées au niveau du capteur sont des comptes
numériques CN ou DN (Digital Number) sans unités. Elles ne correspondent pas réellement
aux luminances qui atteignent le capteur Lsat. Ceci est dû à l’effet de l’électronique sur les
capteurs. Afin d’obtenir les luminances Lsat, il est nécessaire de connaître les caractéristiques
du capteur utilisé. Pour le capteur Landsat, il existe une relation linéaire entre les DN et les
luminances satellitaires.
í µí°¿ í µí± í µí±í µí±¡ (í µí¼) = í µí± 0 (í µí¼) + í µí± 1 (í µí¼) ∗ í µí°·í µí±
(1)
Avec í µí± 0 (í µí¼) = í µí°¿ í µí±í µí±í µí± (í µí¼) et í µí± 1 (í µí¼) =
í µí°¿ í µí±í µí±í µí±¥ (í µí¼)−í µí°¿ í µí±í µí±í µí± (í µí¼)
í µí±í µí± í µí±í µí±í µí±¥
Ng est le niveau de gris maximum de quantification de la donnée acquise, Ng = 255 pour des
images à 8 bits.
Lmax et Lmin sont les luminances maximales et minimales pouvant être mesurées par le
capteur.
Les paramètres a0 (Offset) et a1 (Gain) sont généralement pré calculés et fournis dans le
fichier entête de l’image.
Etapes
II.7.1 Affichage des Métadonnées
Après ouverture de l’image :
Data Manager > Sélectionner l’image > Menu contextuel > View Metadata
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
II.7 Calibrations Radiométriques et Corrections Atmosphériques sur des Images
Multi spectrales (Partie II)
Objectif
Appliquer une calibration radiométrique avec différentes méthodes
Apprendre à utiliser des outils basiques du TI (band math, layer stacking, etc.)
Données
Même image que le TP précédent
Outil
ENVI 5.x
Introduction
Sachant que les données numériques enregistrées au niveau du capteur sont des comptes
numériques CN ou DN (Digital Number) sans unités. Elles ne correspondent pas réellement
aux luminances qui atteignent le capteur Lsat. Ceci est dû à l’effet de l’électronique sur les
capteurs. Afin d’obtenir les luminances Lsat, il est nécessaire de connaître les caractéristiques
du capteur utilisé. Pour le capteur Landsat, il existe une relation linéaire entre les DN et les
luminances satellitaires.
í µí°¿ í µí± í µí±í µí±¡ (í µí¼) = í µí± 0 (í µí¼) + í µí± 1 (í µí¼) ∗ í µí°·í µí±
(1)
Avec í µí± 0 (í µí¼) = í µí°¿ í µí±í µí±í µí± (í µí¼) et í µí± 1 (í µí¼) =
í µí°¿ í µí±í µí±í µí±¥ (í µí¼)−í µí°¿ í µí±í µí±í µí± (í µí¼)
í µí±í µí± í µí±í µí±í µí±¥
Ng est le niveau de gris maximum de quantification de la donnée acquise, Ng = 255 pour des
images à 8 bits.
Lmax et Lmin sont les luminances maximales et minimales pouvant être mesurées par le
capteur.
Les paramètres a0 (Offset) et a1 (Gain) sont généralement pré calculés et fournis dans le
fichier entête de l’image.
Etapes
II.7.1 Affichage des Métadonnées
Après ouverture de l’image :
Data Manager > Sélectionner l’image > Menu contextuel > View Metadata
