Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 115
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.

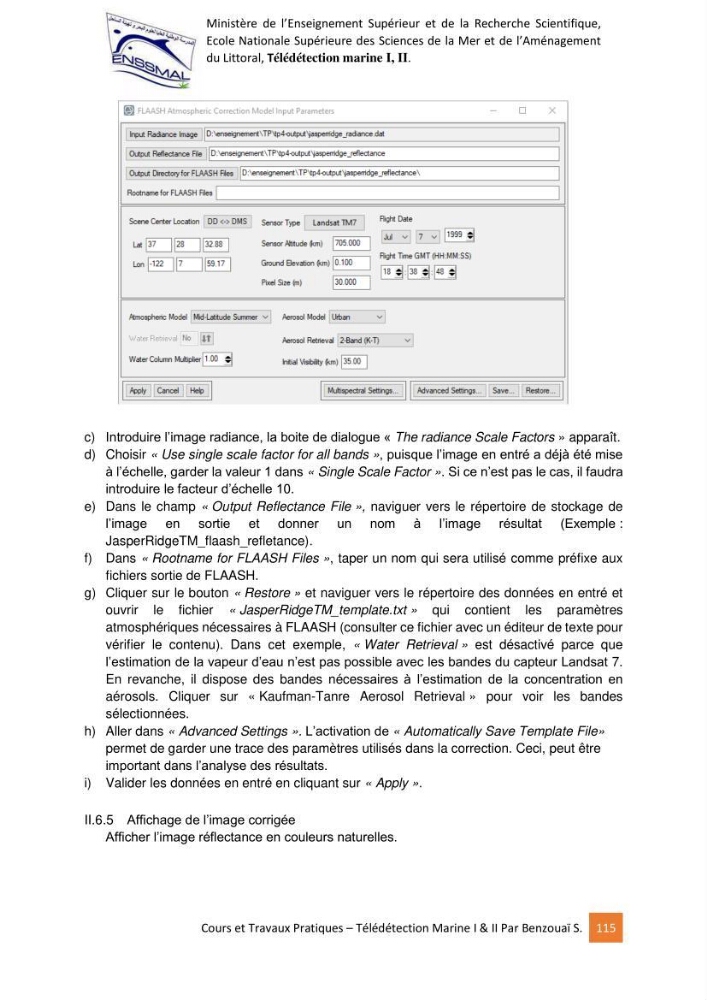

c) Introduire l’image radiance, la boite de dialogue « The radiance Scale Factors » apparaît.
d) Choisir « Use single scale factor for all bands », puisque l’image en entré a déjà été mise
à l’échelle, garder la valeur 1 dans « Single Scale Factor ». Si ce n’est pas le cas, il faudra
introduire le facteur d’échelle 10.
e) Dans le champ « Output Reflectance File », naviguer vers le répertoire de stockage de
l’image en sortie et donner un nom à l’image résultat (Exemple :
JasperRidgeTM_flaash_refletance).
f) Dans « Rootname for FLAASH Files », taper un nom qui sera utilisé comme préfixe aux
fichiers sortie de FLAASH.
g) Cliquer sur le bouton « Restore » et naviguer vers le répertoire des données en entré et
ouvrir le fichier « JasperRidgeTM_template.txt » qui contient les paramètres
atmosphériques nécessaires à FLAASH (consulter ce fichier avec un éditeur de texte pour
vérifier le contenu). Dans cet exemple, « Water Retrieval » est désactivé parce que
l’estimation de la vapeur d’eau n’est pas possible avec les bandes du capteur Landsat 7.
En revanche, il dispose des bandes nécessaires à l’estimation de la concentration en
aérosols. Cliquer sur « Kaufman-Tanre Aerosol Retrieval » pour voir les bandes
sélectionnées.
h) Aller dans « Advanced Settings ». L’activation de « Automatically Save Template File»
permet de garder une trace des paramètres utilisés dans la correction. Ceci, peut être
important dans l’analyse des résultats.
i) Valider les données en entré en cliquant sur « Apply ».
II.6.5 Affichage de l’image corrigée
Afficher l’image réflectance en couleurs naturelles.
