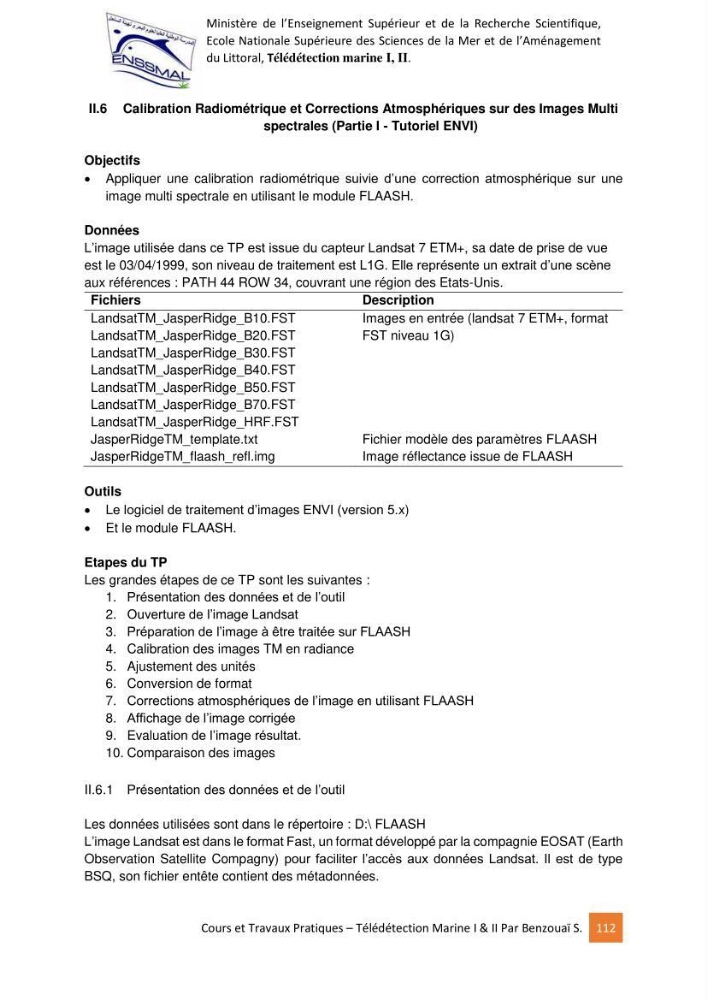

Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 112
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
II.6 Calibration Radiométrique et Corrections Atmosphériques sur des Images Multi
spectrales (Partie I - Tutoriel ENVI)
Objectifs
Appliquer une calibration radiométrique suivie d’une correction atmosphérique sur une
image multi spectrale en utilisant le module FLAASH.
Données
L’image utilisée dans ce TP est issue du capteur Landsat 7 ETM+, sa date de prise de vue
est le 03/04/1999, son niveau de traitement est L1G. Elle représente un extrait d’une scène
aux références : PATH 44 ROW 34, couvrant une région des Etats-Unis.
Fichiers
Description
LandsatTM_JasperRidge_B10.FST
Images en entrée (landsat 7 ETM+, format
FST niveau 1G)
LandsatTM_JasperRidge_B20.FST
LandsatTM_JasperRidge_B30.FST
LandsatTM_JasperRidge_B40.FST
LandsatTM_JasperRidge_B50.FST
LandsatTM_JasperRidge_B70.FST
LandsatTM_JasperRidge_HRF.FST
JasperRidgeTM_template.txt
Fichier modèle des paramètres FLAASH
JasperRidgeTM_flaash_refl.img
Image réflectance issue de FLAASH
Outils
Le logiciel de traitement d’images ENVI (version 5.x)
Et le module FLAASH.
Etapes du TP
Les grandes étapes de ce TP sont les suivantes :
1. Présentation des données et de l’outil
2. Ouverture de l’image Landsat
3. Préparation de l’image à être traitée sur FLAASH
4. Calibration des images TM en radiance
5. Ajustement des unités
6. Conversion de format
7. Corrections atmosphériques de l’image en utilisant FLAASH
8. Affichage de l’image corrigée
9. Evaluation de l’image résultat.
10. Comparaison des images
II.6.1 Présentation des données et de l’outil
Les données utilisées sont dans le répertoire : D:\ FLAASH
L’image Landsat est dans le format Fast, un format développé par la compagnie EOSAT (Earth
Observation Satellite Compagny) pour faciliter l’accès aux données Landsat. Il est de type
BSQ, son fichier entête contient des métadonnées.
