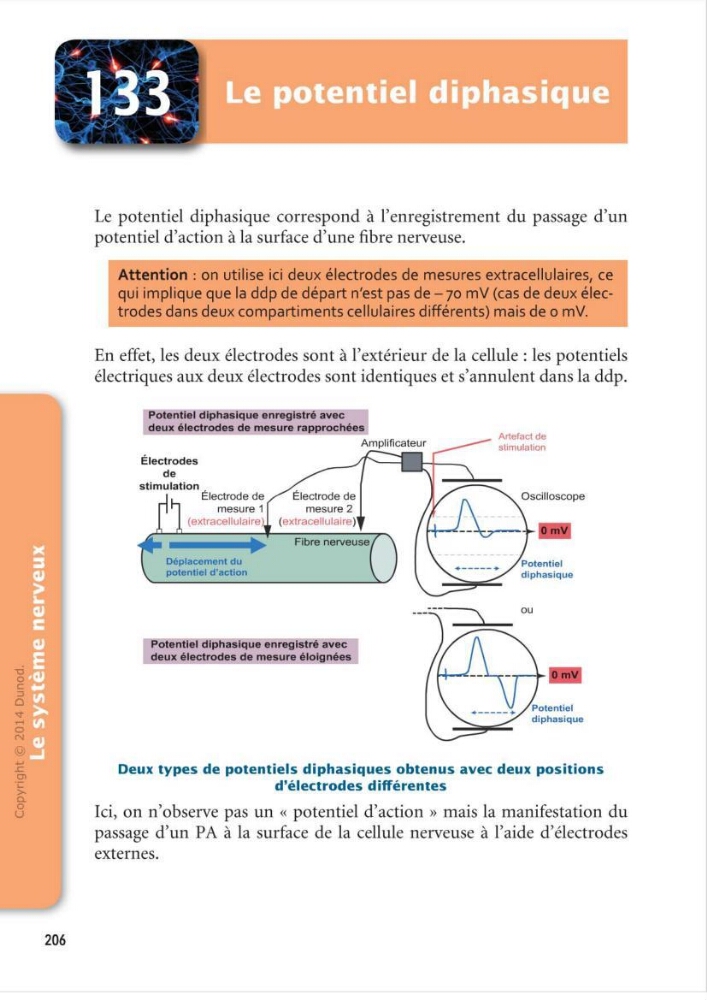

Le potentiel diphasique correspond à l'enregistrement du passage d'un
potentiel d'action à la surface d'une fibre nerveuse.
Attention : on utilise ici deux électrodes de mesures extracel lulaires, ce
qui implique que la ddp de départ n'est pas de - 70 mV (cas de deux électrodes dans deux compartiments cellu laires différents) mais de o mV.
En effet, les deux électrodes sont à l'extérieur de la cellule : les potentiels
électriques aux deux électrodes sont identiques et s'annulent dans la ddp.
Potentiel diphasique enregistré avec
deux électrodes de mesure rapprochées
Électrodes
de
stimulation
Électrode de
mesure 1
mesure 2
(extracellulaire) ( extracellulaire)
- - - -. . -.~
Fibre nerveuse
Déplacement du
potentiel d 'action
Potentiel diphasique enregistré avec
deux électrodes de mesure éloignées
Deux types de potentiels diphasiques obtenus avec deux positions
d'électrodes différentes
Ici, on n'observe pas un « potentiel d'action » mais la manifestation du
passage d'un PA à la surface de la cellule nerveuse à l'aide d'électrodes
externes.
