82
Chapitre 2 : Structures cristallines. Energie reticulaire

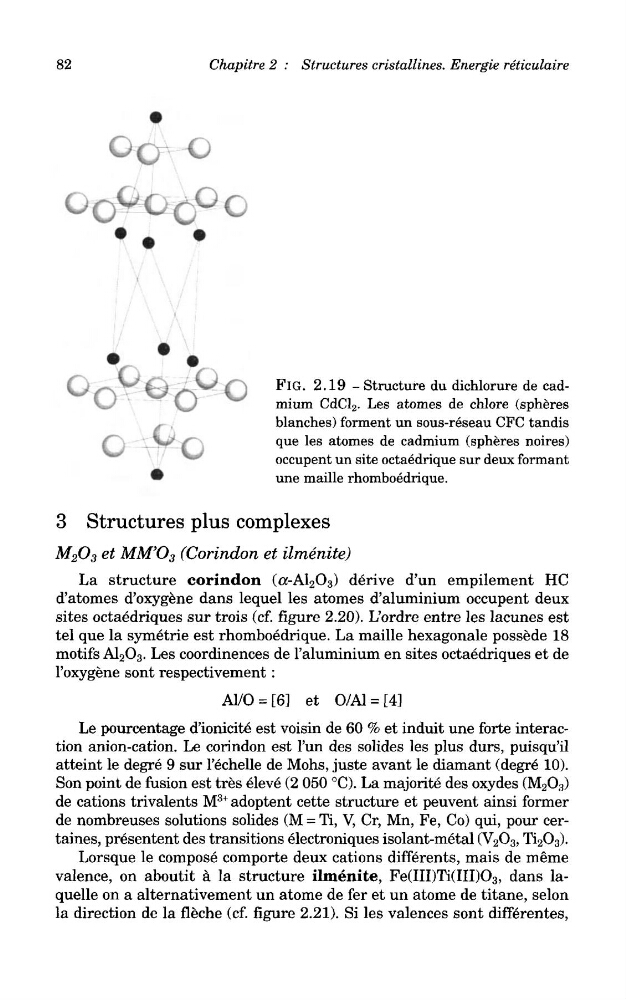

FlG. 2.19 - Structure du dichlorure de cadmium CdCl 2 . Les atomes de chlore (spheres
blanches) forment un sous-reseau CFC tandis
que les atomes de cadmium (spheres noires)
occupent un site octaedrique sur deux formant
une maille rhomboedrique.
3 Structures plus complexes
M 2 O 3 et MM'O 3 (Corindon et ilmenite)
La structure corindon (a-A! 2 O 3 ) derive d'un empilement HC
d'atomes d'oxygene dans lequel les atomes d'aluminium occupent deux
sites octaedriques sur trois (cf. figure 2.20). L'ordre entre les lacunes est
tel que la symetrie est rhomboedrique. La maille hexagonale possede 18
motifs A1 2 O 3 . Les coordinences de 1'aluminium en sites octaedriques et de
1'oxygene sont respectivement :
A1/O = [6] et 0/A1 = [4]
Le pourcentage d'ionicite est voisin de 60 % et induit une forte interaction anion-cation. Le corindon est 1'un des solides les plus durs, puisqu'il
atteint le degre 9 sur 1'echelle de Mohs, juste avant le diamant (degre 10).
Son point de fusion est tres eleve (2 050 °C). La majorite des oxydes (M 2 O 3 )
de cations trivalents M
3+ adoptent cette structure et peuvent ainsi former
de nombreuses solutions solides (M = Ti, V, Cr, Mn, Fe, Co) qui, pour certaines, presentent des transitions electroniques isolant-metal (V 2 O 3 , Ti 2 O 3 ).
Lorsque le compose comporte deux cations differents, mais de meme
valence, on aboutit a la structure ilmenite, Fe(III)Ti(III)O 3 , dans laquelle on a alternativement un atome de fer et un atome de titane, selon
la direction de la fleche (cf. figure 2.21). Si les valences sont differentes,
