72
Chapitre 2 : Structures cristallines. Energie reticulaire

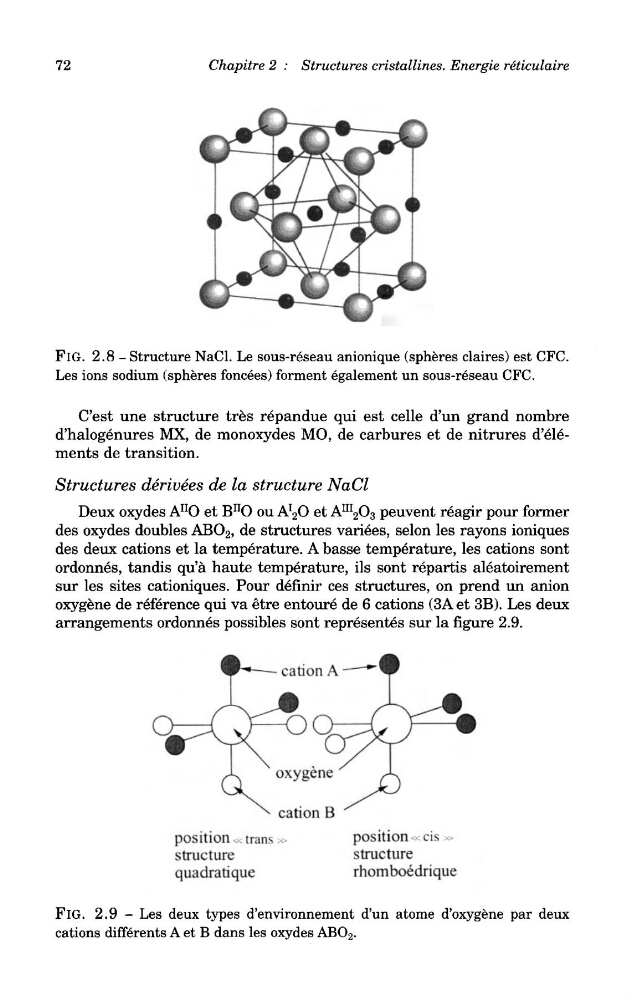

FlG. 2.8 - Structure NaCl. Le sous-reseau anionique (spheres claires) est CFC.
Les ions sodium (spheres foncees) forment egalement un sous-reseau CFC.
C'est une structure tres repandue qui est celle d'un grand nombre
d'halogenures MX, de monoxydes MO, de carbures et de nitrures d'elements de transition.
Structures derivees de la structure NaCl
Deux oxydes A
n
O et B
n
O ou A
:
2 O et A
ni
2 O 3 peuvent reagir pour former
des oxydes doubles ABO 2 , de structures variees, selon les rayons ioniques
des deux cations et la temperature. A basse temperature, les cations sont
ordonnes, tandis qu'a haute temperature, ils sont repartis aleatoirement
sur les sites cationiques. Pour definir ces structures, on prend un anion
oxygene de reference qui va etre entoure de 6 cations (3A et 3B). Les deux
arrangements ordonnes possibles sont representes sur la figure 2.9.
FlG. 2.9 - Les deux types d'environnement d'un atome d'oxygene par deux
cations differents A et B dans les oxydes ABO 2 .
