Chapitre 13 : Electrochimie des solides. Conducteurs ioniques. Piles
cations dans la phase spinelle ; il est represente sur la figure 13.19. Un
autre mecanisme consiste a faire diffuser un cation (par exemple le fer)
en meme temps que les anions oxygene (cf. figure 13.20a). Enfin, dans un
troisieme mecanisme, on peut supposer que les cations Fe diffusent en
meme temps que les electrons, dans 1'oxyde de fer. Ces electrons sont

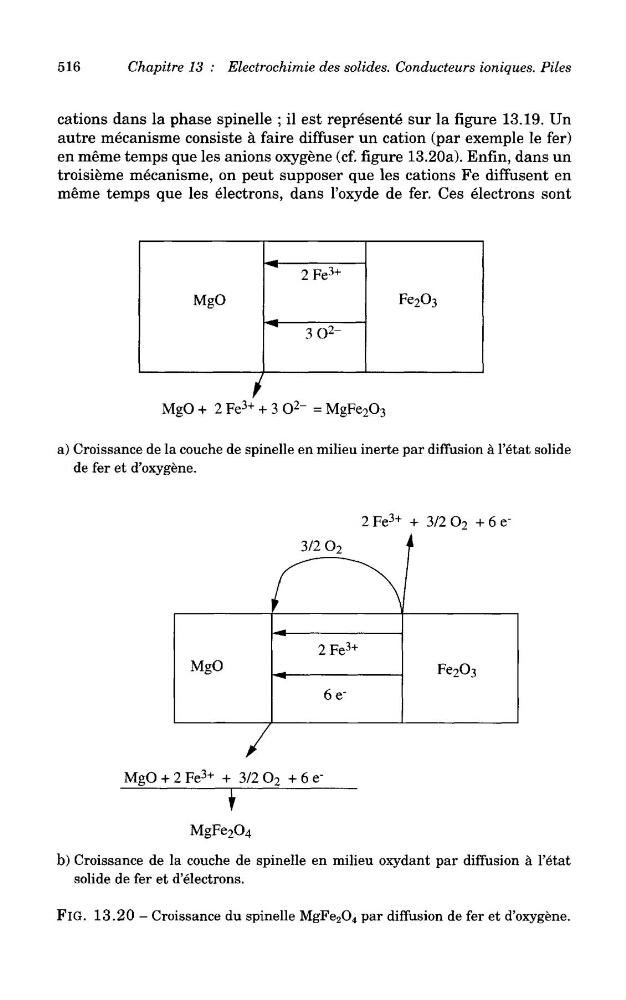

a) Croissance de la couche de spinelle en milieu inerte par diffusion a I'etat solide
de fer et d'oxygene.
b) Croissance de la couche de spinelle en milieu oxydant par diffusion a I'etat
solide de fer et d'electrons.
FlG. 13.20 - Croissance du spinelle MgFe 2 O 4 par diffusion de fer et d'oxygene.
