Chimie des solides
507
En combinant les relations 13.16 et 13.17, il vient alors :
Comme les mesures sont prises entre deux fils de platine, le potentiel
chimique des electrons est le meme et Ton a V/i 2 = -FVO. On definit alors
une conductivite electronique (7 2 , en I'absence de conductivite ionique,
que Ton obtient par mesure de i et VO sous tres faible courant :
soit
b) Mesure de la conductivite ionique o\
Lorsqu'on fait circuler le courant entre les fils de platine (1) et (2), les
electrons circulent dans le platine et dans les electrodes Fe-FeO, mais sont
arretes par la zircone qui, en tant que conducteur ionique, est une electrode
bloquante pour les electrons. Le transfert de charges electriques va se faire
alors par les ions qui prennent la releve des electrons (cf. figure 13.13).

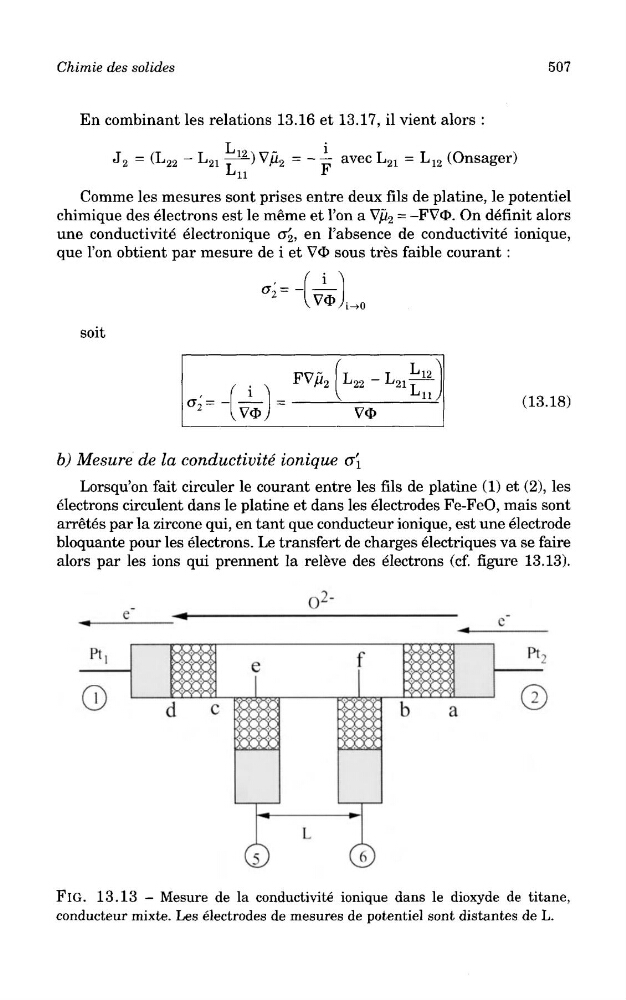

FlG. 13.13 - Mesure de la conductivite ionique dans le dioxyde de titane,
conducteur mixte. Les electrodes de mesures de potentiel sont distantes de L.
