504
Chapitre 13 : Electrochimie des solides. Conducteurs ioniques. Piles
a) Barreau d'oxyde cuivreux maintenu a composition constante par la presence
de cuivre metal a ses deux extremites, dans une atmosphere inerte.
b) Barreau d'oxyde cuivreux maintenu a pression d'oxygene constante. Le transfert
d'electrons est compense par un echange d'oxygene avec l'atmosphere gazeuse.

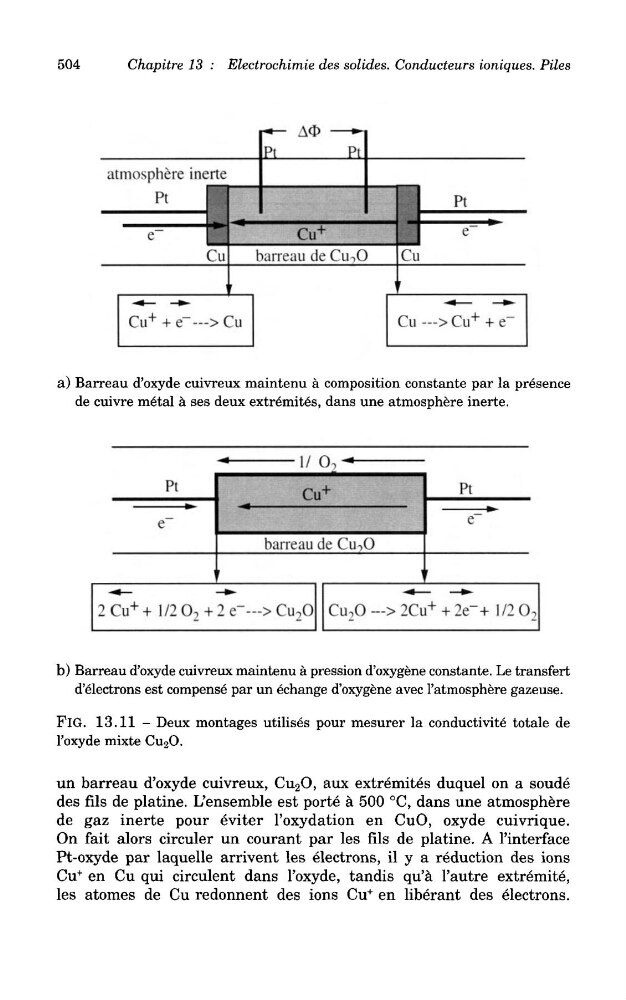

FlG. 13.11 - Deux montages utilises pour mesurer la conductivite totale de
1'oxyde mixte Cu 2 O.
un barreau d'oxyde cuivreux, Cu 2 O, aux extremites duquel on a soude
des fils de platine. L'ensemble est porte a 500 °C, dans une atmosphere
de gaz inerte pour eviter 1'oxydation en CuO, oxyde cuivrique.
On fait alors circuler un courant par les fils de platine. A 1'interface
Pt-oxyde par laquelle arrivent les electrons, il y a reduction des ions
Cu
+ en Cu qui circulent dans 1'oxyde, tandis qu'a 1'autre extremite,
les atonies de Cu redonnent des ions Cu
+ en liberant des electrons.
