Chimie des solides
499
dominante puisque ces porteurs se deplacent beaucoup plus rapidement
que les ions. D'une maniere generate, on peut admettre que le conducteur
est considers comme conducteur ionique tant que le rapport o- / cr e des conductivites ionique o- et electronique cr e est superieur a 100. Pour maintenir
une forte conductivity ionique, il est necessaire de creer un grand nombre
de lacunes anioniques sans liberer d'electrons. Pour cela, il suffit de doper
ZrO 2 par CaO ou Y 2 O 3 . Dans le cas de CaO, on a le processus :

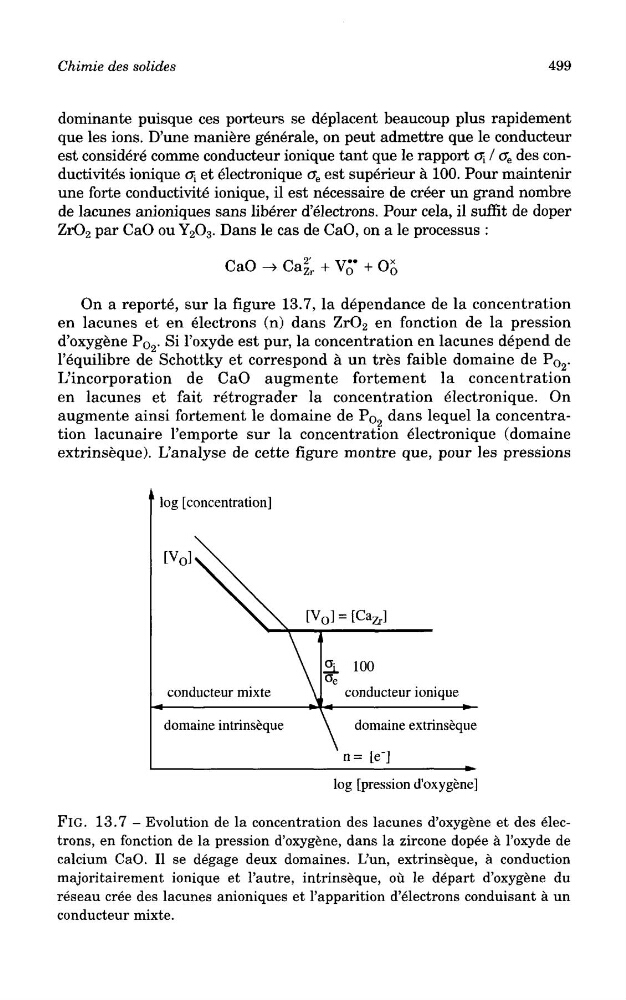

On a reporte, sur la figure 13.7, la dependance de la concentration
en lacunes et en electrons (n) dans ZrO 2 en fonction de la pression
d'oxygene P 02 - Si I'oxyde est pur, la concentration en lacunes depend de
1'equilibre de Schottky et correspond a un tres faible domaine de P O2 -
L'incorporation de CaO augmente fortement la concentration
en lacunes et fait retrograder la concentration electronique. On
augmente ainsi fortement le domaine de P O2 dans lequel la concentration lacunaire 1'emporte sur la concentration electronique (domaine
extrinseque). L'analyse de cette figure montre que, pour les pressions
FlG. 13.7 — Evolution de la concentration des lacunes d'oxygene et des electrons, en fonction de la pression d'oxygene, dans la zircone dopee a I'oxyde de
calcium CaO. II se degage deux domaines. L'un, extrinseque, a conduction
majoritairement ionique et 1'autre, intrinseque, ou le depart d'oxygene du
reseau cree des lacunes anioniques et 1'apparition d'electrons conduisant a un
conducteur mixte.
499
dominante puisque ces porteurs se deplacent beaucoup plus rapidement
que les ions. D'une maniere generate, on peut admettre que le conducteur
est considers comme conducteur ionique tant que le rapport o- / cr e des conductivites ionique o- et electronique cr e est superieur a 100. Pour maintenir
une forte conductivity ionique, il est necessaire de creer un grand nombre
de lacunes anioniques sans liberer d'electrons. Pour cela, il suffit de doper
ZrO 2 par CaO ou Y 2 O 3 . Dans le cas de CaO, on a le processus :
On a reporte, sur la figure 13.7, la dependance de la concentration
en lacunes et en electrons (n) dans ZrO 2 en fonction de la pression
d'oxygene P 02 - Si I'oxyde est pur, la concentration en lacunes depend de
1'equilibre de Schottky et correspond a un tres faible domaine de P O2 -
L'incorporation de CaO augmente fortement la concentration
en lacunes et fait retrograder la concentration electronique. On
augmente ainsi fortement le domaine de P O2 dans lequel la concentration lacunaire 1'emporte sur la concentration electronique (domaine
extrinseque). L'analyse de cette figure montre que, pour les pressions
FlG. 13.7 — Evolution de la concentration des lacunes d'oxygene et des electrons, en fonction de la pression d'oxygene, dans la zircone dopee a I'oxyde de
calcium CaO. II se degage deux domaines. L'un, extrinseque, a conduction
majoritairement ionique et 1'autre, intrinseque, ou le depart d'oxygene du
reseau cree des lacunes anioniques et 1'apparition d'electrons conduisant a un
conducteur mixte.
