Chapitre 13 : Electrochimie des solides. Conducteurs ioniques. Piles

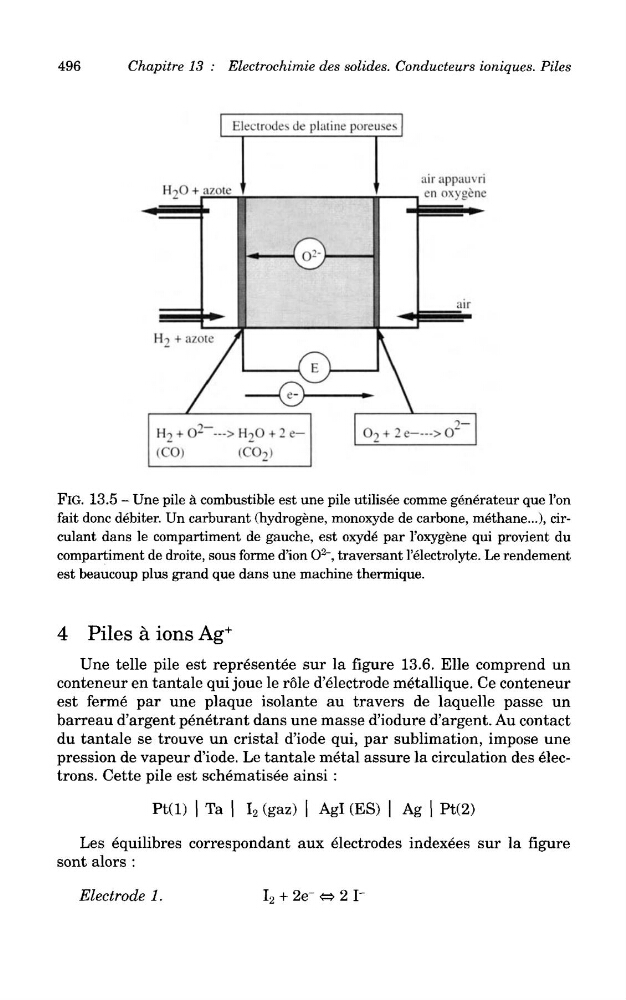

FlG. 13.5 - Une pile a combustible est une pile utilisee comme generateur que Ton
fait done debiter. Un carburant (hydrogene, monoxyde de carbone, methane...), circulant dans le compartiment de gauche, est oxyde par 1'oxygene qui provient du
compartiment de droite, sous forme d'ion O
2
~, traversant 1'electrolyte. Le rendement
est beaucoup plus grand que dans une machine thermique.
4 Piles a ions Ag
+
Une telle pile est represented sur la figure 13.6. Elle comprend un
conteneur en tantale qui joue le role d'electrode metallique. Ce conteneur
est ferme par une plaque isolante au travers de laquelle passe un
barreau d'argent penetrant dans une masse d'iodure d'argent. Au contact
du tantale se trouve un cristal d'iode qui, par sublimation, impose une
pression de vapeur d'iode. Le tantale metal assure la circulation des electrons. Cette pile est schematised ainsi :
Les equilibres correspondant aux electrodes indexees sur la figure
sont alors :
Electrode 1.
