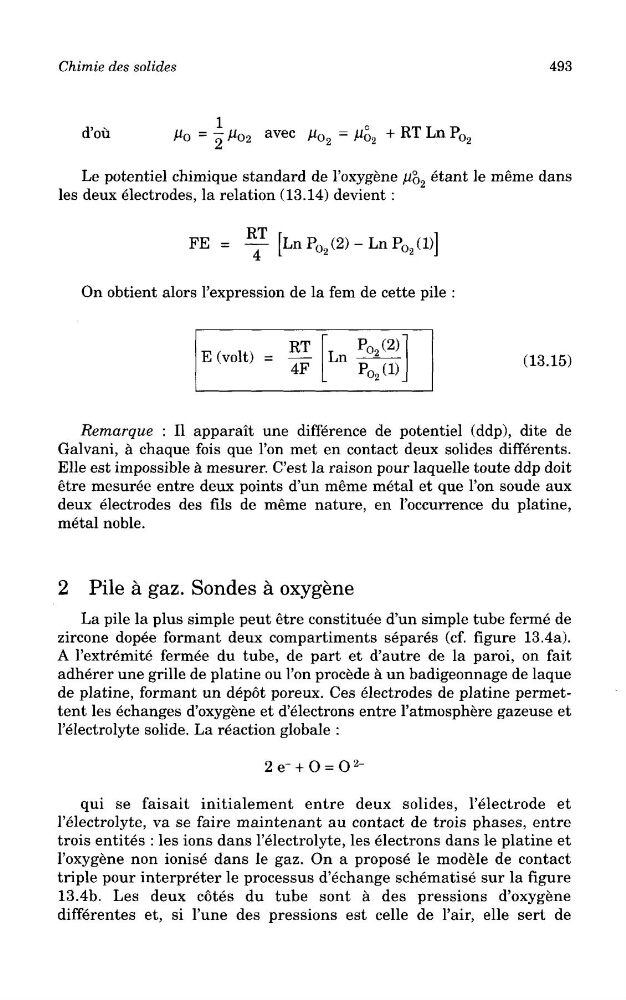

Chimie des solides
493
d'ou
Le potential chimique standard de 1'oxygene ^o 2 etant le meme dans
les deux electrodes, la relation (13.14) devient :
On obtient alors 1'expression de la fern de cette pile
Remarque : II apparait une difference de potentiel (ddp), dite de
Galvani, a chaque fois que Ton met en contact deux solides differents.
Elle est impossible a mesurer. C'est la raison pour laquelle toute ddp doit
etre mesuree entre deux points d'un meme metal et que Ton soude aux
deux electrodes des fils de meme nature, en 1'occurrence du platine,
metal noble.
2 Pile a gaz. Sondes a oxygene
La pile la plus simple peut etre constitute d'un simple tube ferine de
zircone dopee formant deux compartiments separes (cf. figure 13. 4a).
A Pextremite fermee du tube, de part et d'autre de la paroi, on fait
adherer une grille de platine ou Ton precede a un badigeonnage de laque
de platine, formant un depot poreux. Ces electrodes de platine permettent les echanges d'oxygene et d'electrons entre 1'atmosphere gazeuse et
1'electrolyte solide. La reaction globale :
qui se faisait initialement entre deux solides, 1'electrode et
1'electrolyte, va se faire maintenant au contact de trois phases, entre
trois entites : les ions dans 1'electrolyte, les electrons dans le platine et
1'oxygene non ionise dans le gaz. On a propose le modele de contact
triple pour interpreter le processus d'echange schematise sur la figure
13. 4b. Les deux cotes du tube sont a des pressions d'oxygene
differentes et, si 1'une des pressions est celle de 1'air, elle sert de
