466
Chapitre 12 : Transport de charges electriques
On a porte, sur la figure 12.11a, la conductivity electrique a en
fonction de la temperature pour la phase CrTa 2 0 6 qui possede une
structure trirutile ordonnee. On voit que cette conductivity augmente
rapidement avec la temperature, caracteristique d'un comportement
semi-conducteur. Sur la figure 12.lib, on a trace Ln a en fonction
de 1/T. La pente de la droite obtenue donne la valeur de 1'energie d'activation. Cette courbe presente une discontinuity a 300 °C et se
decompose en deux droites de pentes voisines et proches de 0,5 eV. Ce
comportement caracterise une transition de phase pratiquement indiscernable sur la courbe 12.11a.
Les mobilites qui caracterisent les composes a petits polarons sont tres
faibles. Elles sont comprises entre 10~
5 et 10~
2 cm^V^-s"
1 . Si les mobilites sont plus elevees, comprises entre 10~
2 et 0,1-0,5 cm^V^-s"
1 , elles
caracterisent des grands polarons ; 1'energie d'activation devient nulle.
II convient de remarquer que, pour mesurer 1'energie d'activation de
mobilite, il faut que la concentration en porteurs soit constante. Pour
cela, il suffit de fixer cette concentration par dopage, comme nous 1'avons
vu dans le chapitre 8. Le dopage de NiO par I'oxyde de lithium fixe la
concentration en trous, sous atmosphere oxydante. De meme, la substitution du titane par le niobium dans TiO 2 , en atmosphere reductrice,
permet de fixer une concentration en electrons constante. Sinon, il faut
tenir compte, dans 1'energie d'activation de conductivite, de tous les
processus possibles : creation et migration des porteurs.

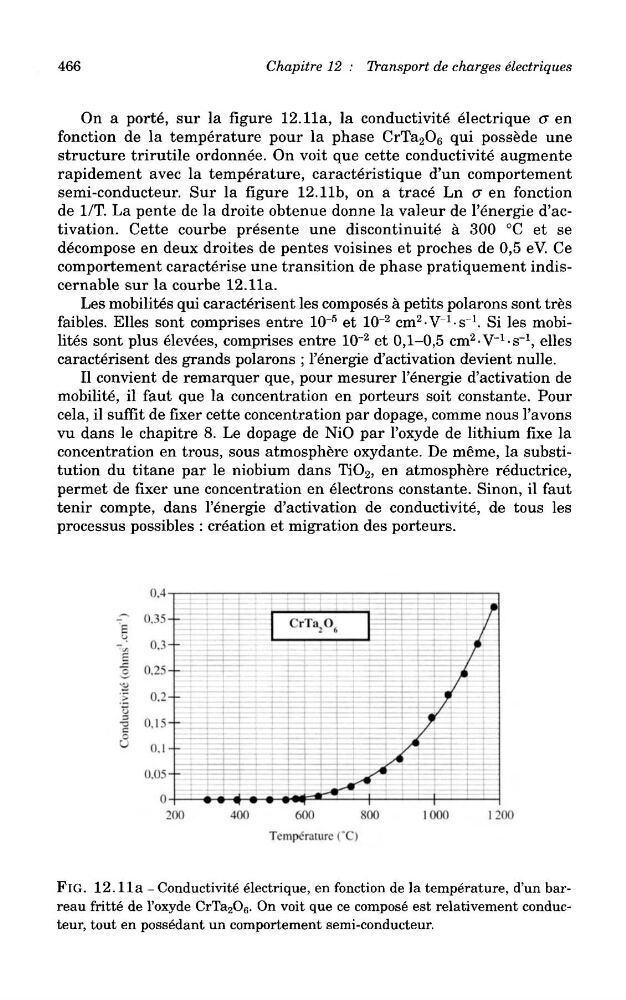

FlG. 12.1 la - Conductivite electrique, en fonction de la temperature, d'un barreau fritte de I'oxyde CrTa 2 O 6 . On voit que ce compose est relativement conducteur, tout en possedant un comportement semi-conducteur.
Chapitre 12 : Transport de charges electriques
On a porte, sur la figure 12.11a, la conductivity electrique a en
fonction de la temperature pour la phase CrTa 2 0 6 qui possede une
structure trirutile ordonnee. On voit que cette conductivity augmente
rapidement avec la temperature, caracteristique d'un comportement
semi-conducteur. Sur la figure 12.lib, on a trace Ln a en fonction
de 1/T. La pente de la droite obtenue donne la valeur de 1'energie d'activation. Cette courbe presente une discontinuity a 300 °C et se
decompose en deux droites de pentes voisines et proches de 0,5 eV. Ce
comportement caracterise une transition de phase pratiquement indiscernable sur la courbe 12.11a.
Les mobilites qui caracterisent les composes a petits polarons sont tres
faibles. Elles sont comprises entre 10~
5 et 10~
2 cm^V^-s"
1 . Si les mobilites sont plus elevees, comprises entre 10~
2 et 0,1-0,5 cm^V^-s"
1 , elles
caracterisent des grands polarons ; 1'energie d'activation devient nulle.
II convient de remarquer que, pour mesurer 1'energie d'activation de
mobilite, il faut que la concentration en porteurs soit constante. Pour
cela, il suffit de fixer cette concentration par dopage, comme nous 1'avons
vu dans le chapitre 8. Le dopage de NiO par I'oxyde de lithium fixe la
concentration en trous, sous atmosphere oxydante. De meme, la substitution du titane par le niobium dans TiO 2 , en atmosphere reductrice,
permet de fixer une concentration en electrons constante. Sinon, il faut
tenir compte, dans 1'energie d'activation de conductivite, de tous les
processus possibles : creation et migration des porteurs.
FlG. 12.1 la - Conductivite electrique, en fonction de la temperature, d'un barreau fritte de I'oxyde CrTa 2 O 6 . On voit que ce compose est relativement conducteur, tout en possedant un comportement semi-conducteur.
