Chimie des solides
437
de droites, obtenues a differentes temperatures, permet d'obtenir
1'evolution du coefficient de diffusion du Co. En realite, dans le cas de ces
monoxydes, nous avons vu que la faible valeur de la constante dielectrique ne permettait pas d'appliquer la loi d'action des masses
(cf. chapitre 7). Les resultats experimentaux donnent effectivement une
dependance en PQ* plutot qu'en PQ%- Neanmoins, le comportement
general, montrant une augmentation de la concentration des lacunes
cationiques avec la pression d'oxygene, et correlativement une augmentation du coefficient de diffusion, est bien verifie.
2 Oxydes lacunaires en anions
Us sont obtenus :
- soit par dopage (ZrO 2 dope par CaO). La concentration des lacunes
anioniques correspond a la concentration du dopant IV" | = [Ca'z r ].
Le coefficient de diffusion de 1'oxygene est alors :

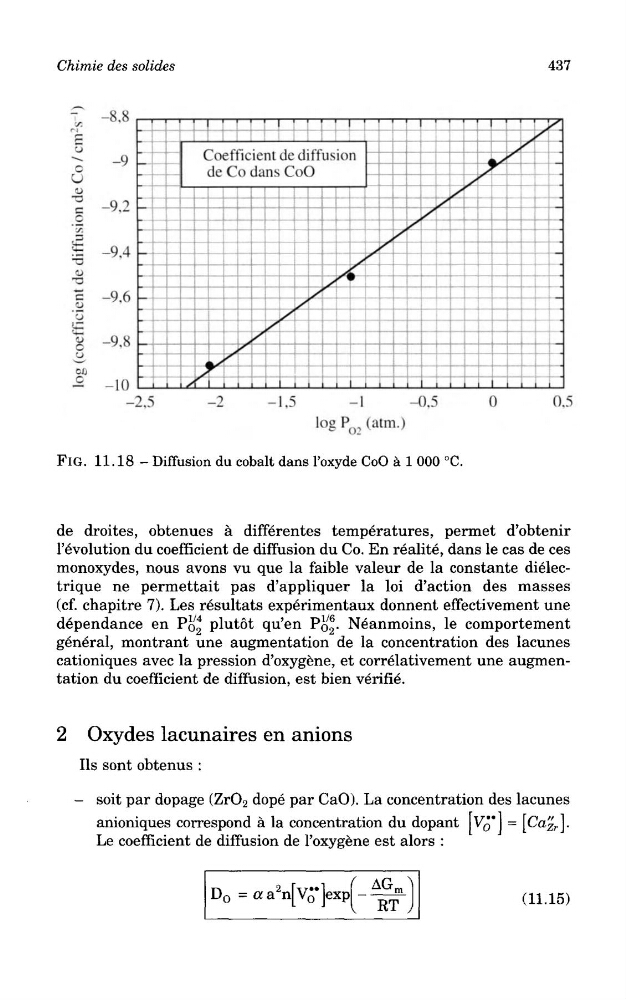

Fig. 11.18-Diffusion du cobalt dans loxyde CoO a 1 000 C
437
de droites, obtenues a differentes temperatures, permet d'obtenir
1'evolution du coefficient de diffusion du Co. En realite, dans le cas de ces
monoxydes, nous avons vu que la faible valeur de la constante dielectrique ne permettait pas d'appliquer la loi d'action des masses
(cf. chapitre 7). Les resultats experimentaux donnent effectivement une
dependance en PQ* plutot qu'en PQ%- Neanmoins, le comportement
general, montrant une augmentation de la concentration des lacunes
cationiques avec la pression d'oxygene, et correlativement une augmentation du coefficient de diffusion, est bien verifie.
2 Oxydes lacunaires en anions
Us sont obtenus :
- soit par dopage (ZrO 2 dope par CaO). La concentration des lacunes
anioniques correspond a la concentration du dopant IV" | = [Ca'z r ].
Le coefficient de diffusion de 1'oxygene est alors :
Fig. 11.18-Diffusion du cobalt dans loxyde CoO a 1 000 C
