Chimie des solides
427

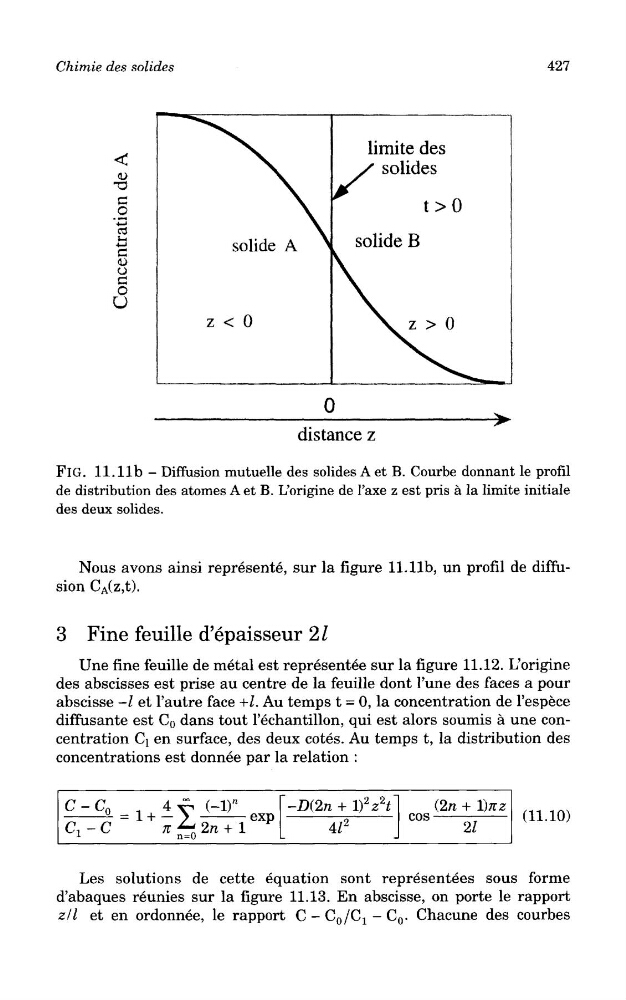

FlG. 11. lib - Diffusion mutuelle des solides A et B. Courbe donnant le profil
de distribution des atomes A et B. L'origine de I'axe z est pris a la limite initiale
des deux solides.
Nous avons ainsi represente, sur la figure 11.lib, un profil de diffusion C A (z,t).
3 Fine feuille d'epaisseur 21
Une fine feuille de metal est represented sur la figure 11.12. L'origine
des abscisses est prise au centre de la feuille dont 1'une des faces a pour
abscisse -Z et 1'autre face +/. Au temps t = 0, la concentration de 1'espece
diffusante est C 0 dans tout 1'echantillon, qui est alors sounds a une concentration Cj en surface, des deux cotes. Au temps t, la distribution des
concentrations est donnee par la relation :
Les solutions de cette equation sont representees sous forme
d'abaques reunies sur la figure 11.13. En abscisse, on porte le rapport
zll et en ordonnee, le rapport C - C 0 /C 1 - C 0 . Chacune des courbes
