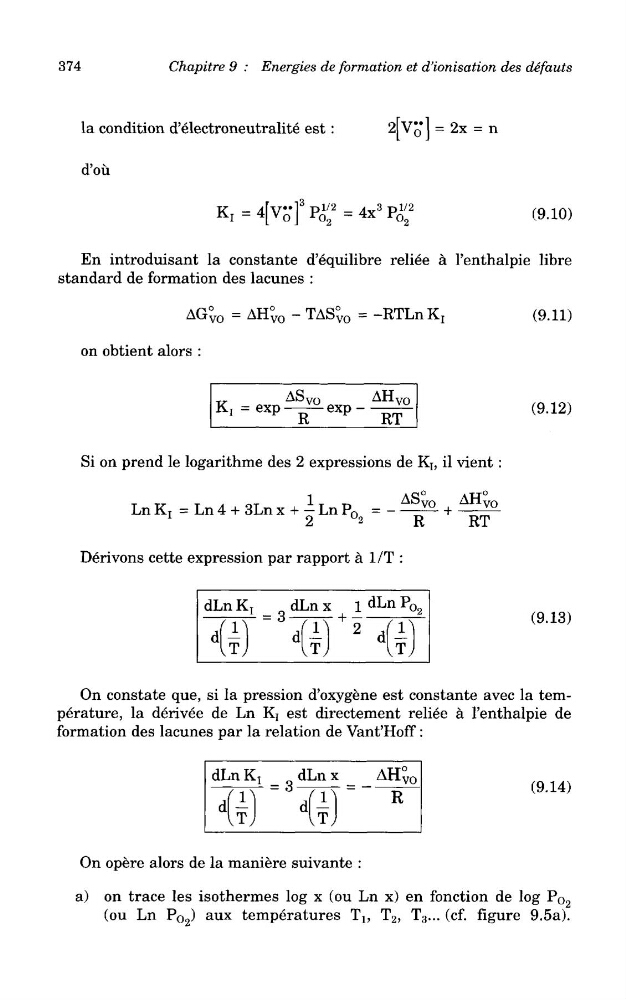

374
Chapitre 9 : Energies de formation et d'ionisation des defauts
la condition d'electroneutralite est :
d'ou
En introduisant la constante d'equilibre reliee a 1'enthalpie libre
standard de formation des lacunes :
on obtient alors :
Si on prend le logarithme des 2 expressions de K I? il vient
Derivons cette expression par rapport a 1/T :
On constate que, si la pression d'oxygene est constante avec la temperature, la derivee de Ln K z est directement reliee a 1'enthalpie de
formation des lacunes par la relation de Vant'Hoff:
On opere alors de la maniere suivante :
a) on trace les isothermes log x (ou Ln x) en fonction de log P O2
(ou Ln Po 2 ) aux temperatures T 1? T 2 , T 3 ... (cf. figure 9.5a).
Chapitre 9 : Energies de formation et d'ionisation des defauts
la condition d'electroneutralite est :
d'ou
En introduisant la constante d'equilibre reliee a 1'enthalpie libre
standard de formation des lacunes :
on obtient alors :
Si on prend le logarithme des 2 expressions de K I? il vient
Derivons cette expression par rapport a 1/T :
On constate que, si la pression d'oxygene est constante avec la temperature, la derivee de Ln K z est directement reliee a 1'enthalpie de
formation des lacunes par la relation de Vant'Hoff:
On opere alors de la maniere suivante :
a) on trace les isothermes log x (ou Ln x) en fonction de log P O2
(ou Ln Po 2 ) aux temperatures T 1? T 2 , T 3 ... (cf. figure 9.5a).
