Chimie des solides
343

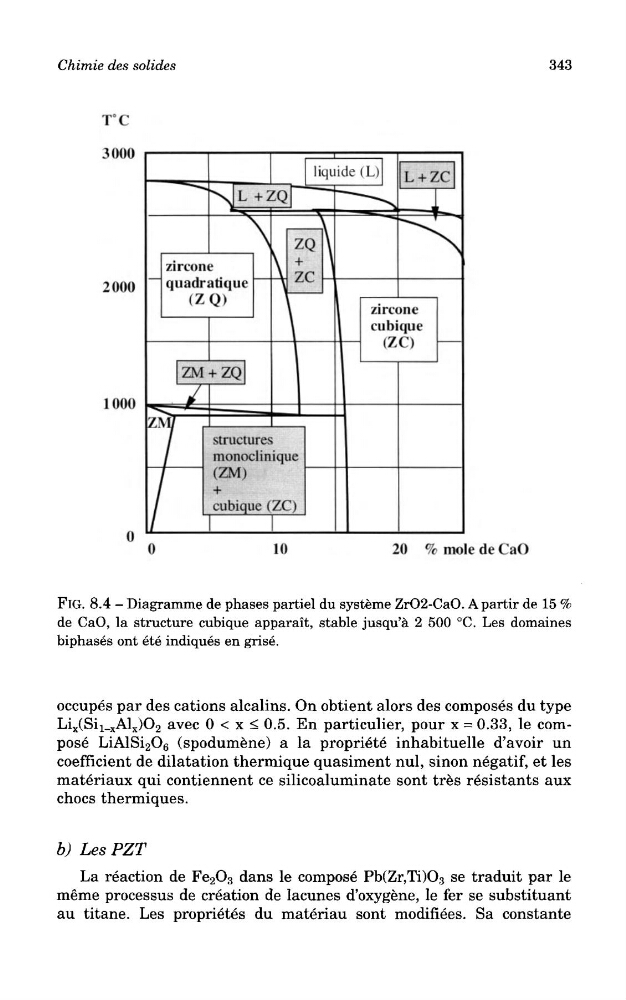

FlG. 8.4 - Diagramme de phases partiel du systeme ZrO2-CaO. Apartir de 15 %
de CaO, la structure cubique apparait, stable jusqu'a 2 500 °C. Les domaines
biphases ont ete indiques en grise.
occupes par des cations alcalins. On obtient alors des composes du type
Li x (Si 1 _ x Al x )O 2 avec 0 < x < 0.5. En particulier, pour x = 0.33, le compose LiAlSi 2 O 6 (spodumene) a la propriete inhabituelle d'avoir un
coefficient de dilatation thermique quasiment nul, sinon negatif, et les
materiaux qui contiennent ce silicoaluminate sont tres resistants aux
chocs thermiques.
b) Les PZT
La reaction de Fe 2 O 3 dans le compose Pb(Zr,Ti)O 3 se traduit par le
meme processus de creation de lacunes d'oxygene, le fer se substituant
au titane. Les proprietes du materiau sont modifiees. Sa constante
343
FlG. 8.4 - Diagramme de phases partiel du systeme ZrO2-CaO. Apartir de 15 %
de CaO, la structure cubique apparait, stable jusqu'a 2 500 °C. Les domaines
biphases ont ete indiques en grise.
occupes par des cations alcalins. On obtient alors des composes du type
Li x (Si 1 _ x Al x )O 2 avec 0 < x < 0.5. En particulier, pour x = 0.33, le compose LiAlSi 2 O 6 (spodumene) a la propriete inhabituelle d'avoir un
coefficient de dilatation thermique quasiment nul, sinon negatif, et les
materiaux qui contiennent ce silicoaluminate sont tres resistants aux
chocs thermiques.
b) Les PZT
La reaction de Fe 2 O 3 dans le compose Pb(Zr,Ti)O 3 se traduit par le
meme processus de creation de lacunes d'oxygene, le fer se substituant
au titane. Les proprietes du materiau sont modifiees. Sa constante
