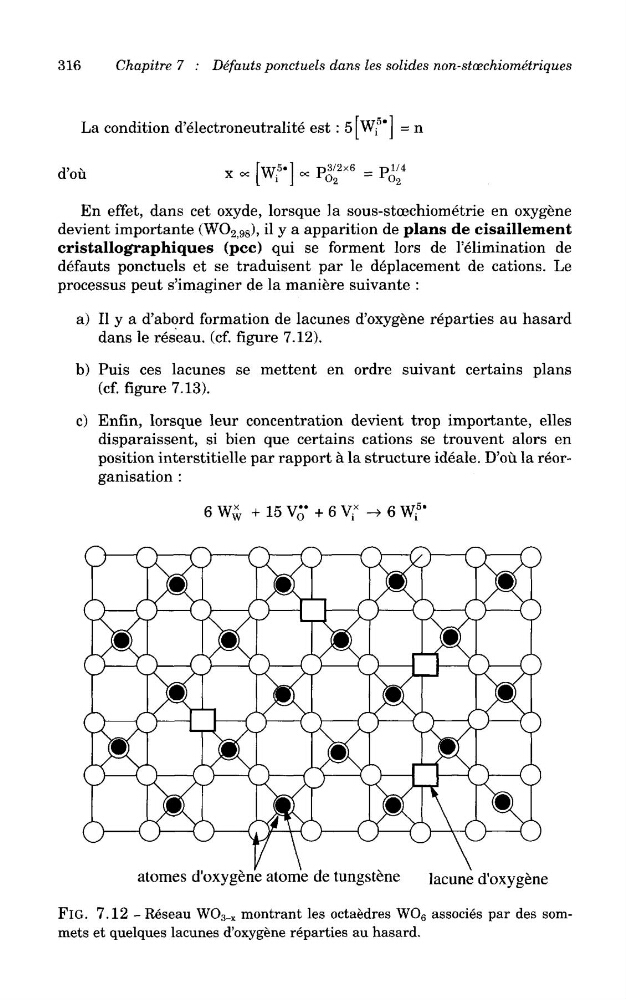

316
Chapitre 7 : Defauts ponctuels dans les solides non-stcechiometriques
La condition d'electroneutralite est : 5[Wj J = n
d'ou
En effet, dans cet oxyde, lorsque la sous-stcechiometrie en oxygene
devient importante (WO 2;98 ), il y a apparition de plans de cisaillement
cristallographiques (pec) qui se forment lors de 1'elimination de
defauts ponctuels et se traduisent par le deplacement de cations. Le
processus peut s'imaginer de la maniere suivante :
a) II y a d'abord formation de lacunes d'oxygene reparties au hasard
dans le reseau. (cf. figure 7.12).
b) Puis ces lacunes se mettent en ordre suivant certains plans
(cf. figure 7.13).
c) Enfin, lorsque leur concentration devient trop importante, elles
disparaissent, si bien que certains cations se trouvent alors en
position interstitielle par rapport a la structure ideale. D'ou la reorganisation :
FlG. 7.12 - Reseau WO 3 _ X montrant les octaedres WO 6 associes par des sommets et quelques lacunes d'oxygene reparties au hasard.
Chapitre 7 : Defauts ponctuels dans les solides non-stcechiometriques
La condition d'electroneutralite est : 5[Wj J = n
d'ou
En effet, dans cet oxyde, lorsque la sous-stcechiometrie en oxygene
devient importante (WO 2;98 ), il y a apparition de plans de cisaillement
cristallographiques (pec) qui se forment lors de 1'elimination de
defauts ponctuels et se traduisent par le deplacement de cations. Le
processus peut s'imaginer de la maniere suivante :
a) II y a d'abord formation de lacunes d'oxygene reparties au hasard
dans le reseau. (cf. figure 7.12).
b) Puis ces lacunes se mettent en ordre suivant certains plans
(cf. figure 7.13).
c) Enfin, lorsque leur concentration devient trop importante, elles
disparaissent, si bien que certains cations se trouvent alors en
position interstitielle par rapport a la structure ideale. D'ou la reorganisation :
FlG. 7.12 - Reseau WO 3 _ X montrant les octaedres WO 6 associes par des sommets et quelques lacunes d'oxygene reparties au hasard.
