310

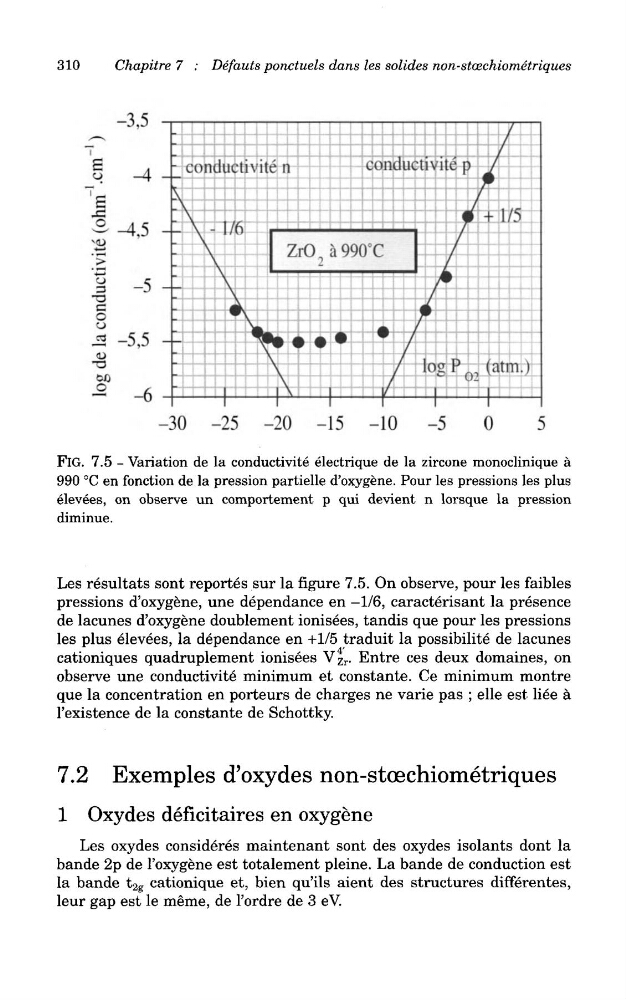

Chapitre 7 : Defauts ponctuels dans les solides non-stcechiometriques
FlG. 7.5 - Variation de la conductivity electrique de la zircone monoclinique a
990 °C en fonction de la pression partielle d'oxygene. Pour les pressions les plus
elevees, on observe un comportement p qui devient n lorsque la pression
diminue.
Les resultats sont reportes sur la figure 7.5. On observe, pour les faibles
pressions d'oxygene, une dependance en -1/6, caracterisant la presence
de lacunes d'oxygene doublement ionisees, tandis que pour les pressions
les plus elevees, la dependance en +1/5 traduit la possibilite de lacunes
cationiques quadruplement ionisees V Zr . Entre ces deux domaines, on
observe une conductivity minimum et constante. Ce minimum montre
que la concentration en porteurs de charges ne varie pas ; elle est liee a
1'existence de la constante de Schottky.
7.2 Exemples d'oxydes non-stoechiometriques
1 Oxydes deficitaires en oxygene
Les oxydes considered maintenant sont des oxydes isolants dont la
bande 2p de I'oxygene est totalement pleine. La bande de conduction est
la bande t 2g cationique et, bien qu'ils aient des structures differentes,
leur gap est le meme, de 1'ordre de 3 eV.
