250
Chapitre 5 : Thermodynamique de I'etat solide

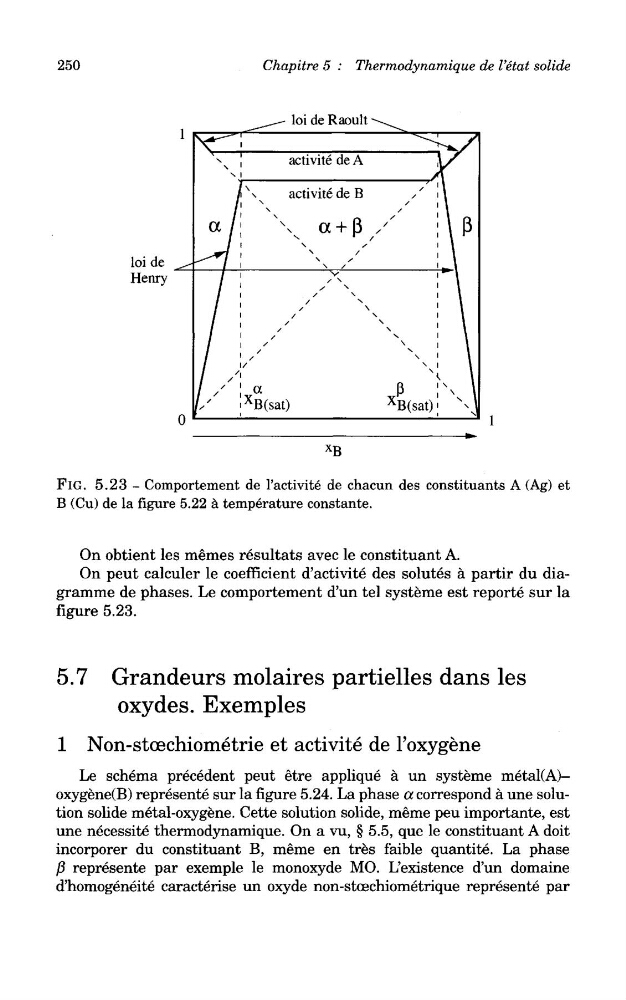

FlG. 5.23 - Comportement de 1'activite de chacun des constituants A (Ag) et
B (Cu) de la figure 5.22 a temperature constante.
On obtient les memes resultats avec le constituant A.
On peut calculer le coefficient d'activite des solutes a partir du diagramme de phases. Le comportement d'un tel systeme est reporte sur la
figure 5.23.
5.7 Grandeurs molaires partielles dans les
oxydes. Exemples
1 Non-stoechiometrie et activite de 1'oxygene
Le schema precedent peut etre applique a un systeme metal(A)oxygene(B) represente sur la figure 5.24. La phase a correspond a une solution solide metal-oxygene. Cette solution solide, meme peu importante, est
une necessite thermodynamique. On a vu, § 5.5, que le constituant A doit
incorporer du constituant B, meme en tres faible quantite. La phase
/3 represente par exemple le monoxyde MO. L'existence d'un domaine
d'homogeneite caracterise un oxyde non-stoschiometrique represente par
Chapitre 5 : Thermodynamique de I'etat solide
FlG. 5.23 - Comportement de 1'activite de chacun des constituants A (Ag) et
B (Cu) de la figure 5.22 a temperature constante.
On obtient les memes resultats avec le constituant A.
On peut calculer le coefficient d'activite des solutes a partir du diagramme de phases. Le comportement d'un tel systeme est reporte sur la
figure 5.23.
5.7 Grandeurs molaires partielles dans les
oxydes. Exemples
1 Non-stoechiometrie et activite de 1'oxygene
Le schema precedent peut etre applique a un systeme metal(A)oxygene(B) represente sur la figure 5.24. La phase a correspond a une solution solide metal-oxygene. Cette solution solide, meme peu importante, est
une necessite thermodynamique. On a vu, § 5.5, que le constituant A doit
incorporer du constituant B, meme en tres faible quantite. La phase
/3 represente par exemple le monoxyde MO. L'existence d'un domaine
d'homogeneite caracterise un oxyde non-stoschiometrique represente par
