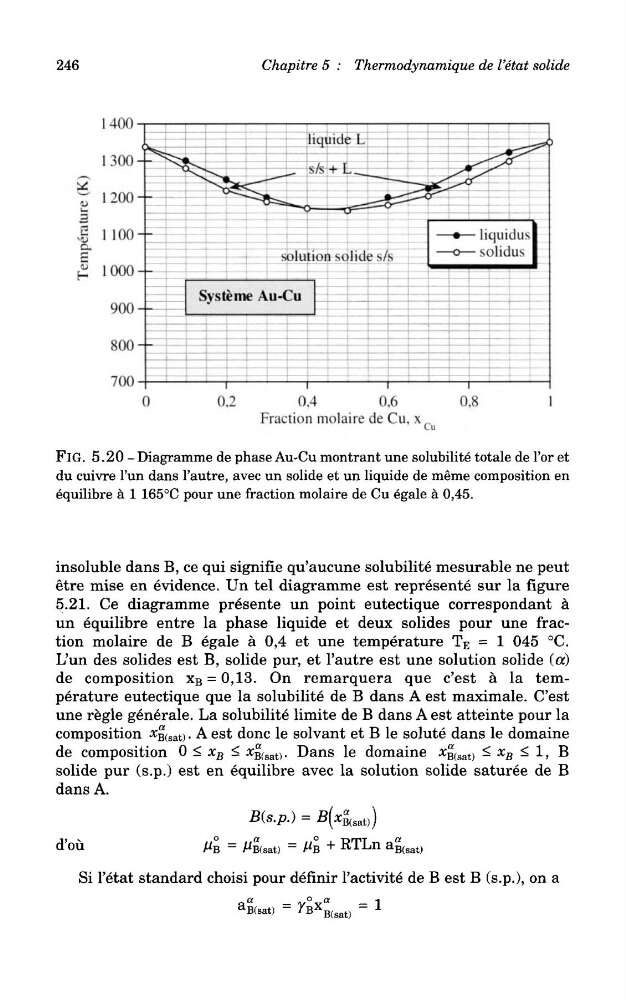

246
Chapitre 5 : Thermodynamique de I'etat solide
FlG. 5.20 -Diagramme de phase Au-Cu montrant une solubilite totals de 1'or et
du cuivre Fun dans 1'autre, avec un solide et un liquide de meme composition en
equilibre a 1 165°C pour une fraction molaire de Cu egale a 0,45.
insoluble dans B, ce qui signifie qu'aucune solubilite mesurable ne peut
etre mise en evidence. Un tel diagramme est represente sur la figure
5.21. Ce diagramme presente un point eutectique correspondant a
un equilibre entre la phase liquide et deux solides pour une fraction molaire de B egale a 0,4 et une temperature T E = 1 045 °C.
L'un des solides est B, solide pur, et 1'autre est une solution solide (a)
de composition X B = 0,13. On remarquera que c'est a la temperature eutectique que la solubilite de B dans A est maximale. C'est
une regie generate. La solubilite limite de B dans A est atteinte pour la
composition #B(sat) • A est done le solvant et B le solute dans le domaine
de composition 0 < X B < x£ (sai) . Dans le domaine *B(sat) -
X B - 1> B
solide pur (s.p.) est en equilibre avec la solution solide saturee de B
dans A.
d'ou
Si I'etat standard choisi pour definir 1'activite de B est B (s.p.), on a
