Chimie des solides
93
alternativement par des atomes de nickel et de potassium. Les
atomes de fluor se situent alternativement aux milieux des aretes des
cubes et aux milieux des faces. Cette structure est celle de la phase
supraconductrice La 2 _ x Sr x CuO 4 .
Structure de la phase supraconductrice YBa 2 Cu 3 O 7
Cette structure, represented sur la figure 2.30, est constitute par 1'association, selon 1'axe c, de trois mailles perovskites lacunaires en anions
pour former une nouvelle maille. La maille elementaire est ainsi formee
d'un cube, dont le centre est occupe par un atome d'yttrium, entoure de
2 cubes dont les centres sont occupes par les atomes de baryum. Les
sommets des 3 cubes forment les sites cuivre. Si la structure perovskite
etait observee, on devrait avoir la formule YBa 2 Cu 3 O 9 au lieu de
YBa 2 Cu 3 O 7 . La structure resultante est une structure orthorhombique
avec 3 axes a, b, c. Les principales structures compactes sont resumees
dans le tableau 2.4.

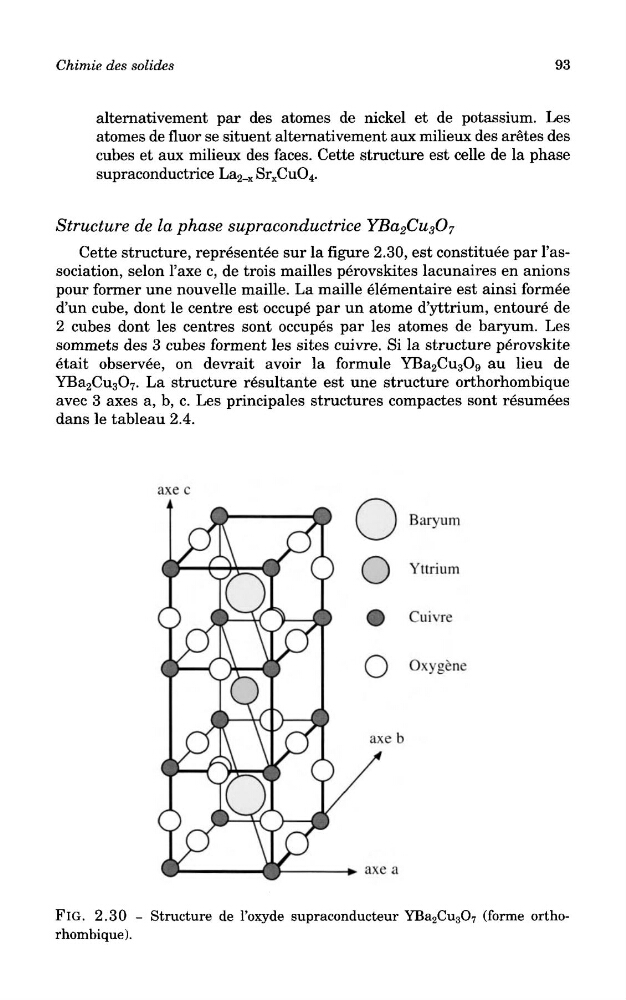

FlG. 2.30 - Structure de Foxyde supraconducteur YBa 2 Cu 3 O 7 (forme orthorhombique).
ortho-
