Chapitre 2 : Structures cristallines. Energie reticulaire
Suivant les valeurs de t, on observe des structures cubiques plus ou
moins distordues (cf. figure 2.24) :
Les limites du facteur de tolerance vont varier avec la charge des
cations A et B.
II existe egalement des perovskites doubles (cf. figure 2.25) ou
quadruples telles. que AA'BB'O 6 ou A 2 A'2B 2 B'2O 11 avec A * ou = A'. La
structure des perovskites depend des rayons ioniques des cations A et B

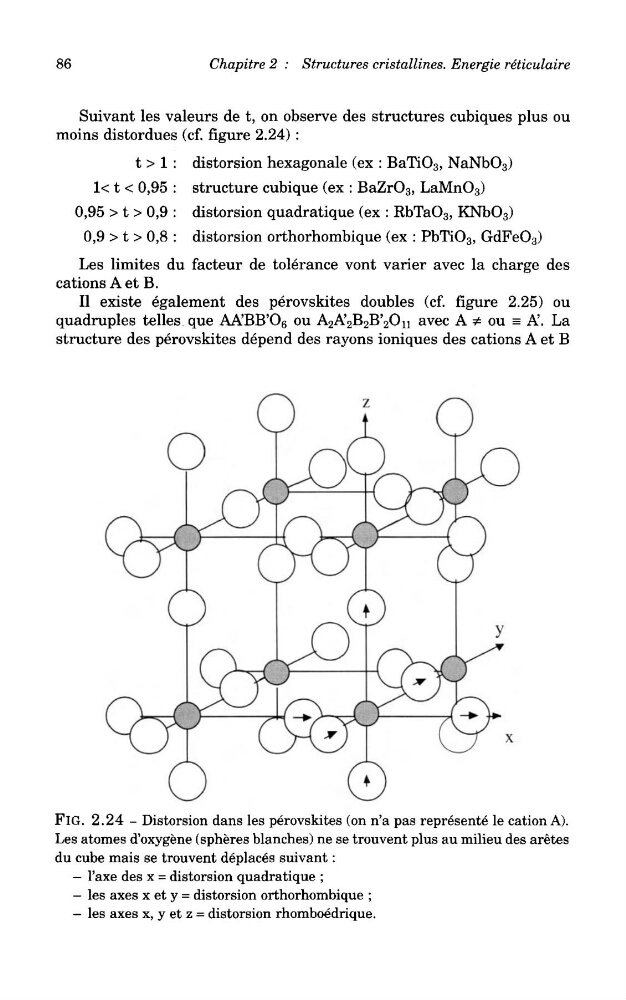

FlG. 2.24 - Distorsion dans les perovskites (on n'a pas represente le cation A).
Les atomes d'oxygene (spheres blanches) ne se trouvent plus au milieu des aretes
du cube mais se trouvent deplaces suivant:
- 1'axe des x = distorsion quadratique ;
- les axes x et y = distorsion orthorhombique ;
— les axes x, y et z = distorsion rhomboedrique.
