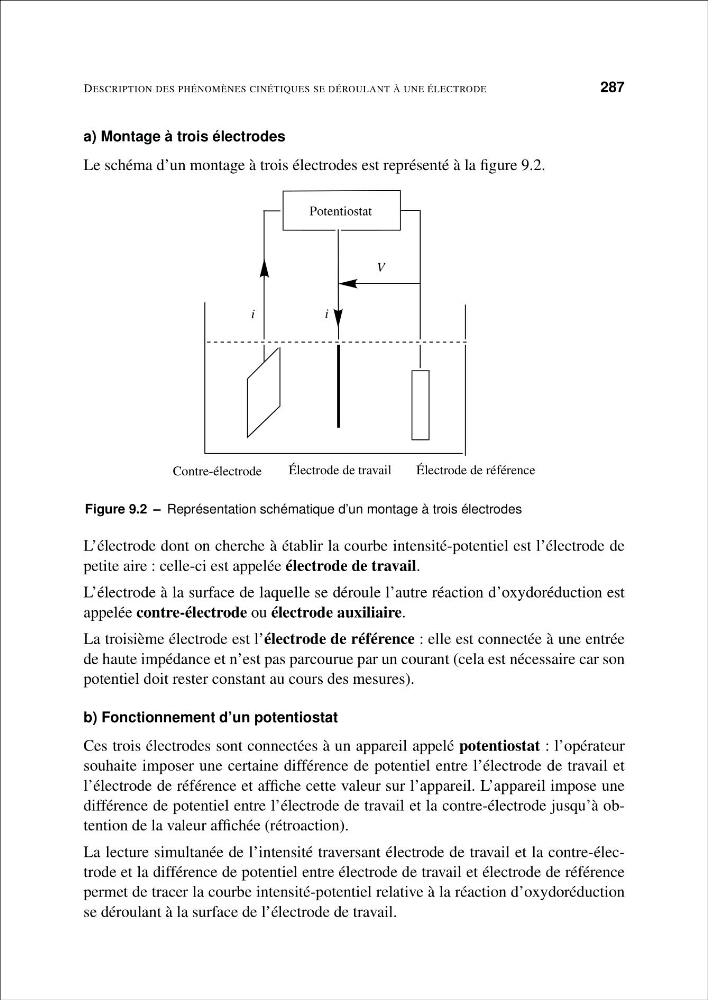

DESCRIPTION DES PHÉNOMÈNES CINÉTIQUES SE DÉROULANT À UNE ÉLECTRODE
287
a) Montage à trois électrodes
Le schéma d’un montage à trois électrodes est représenté à la figure 9.2.
Potentiostat
V
i
i
Contre-électrode
Électrode de travail
Électrode de référence
Figure 9.2 – Représentation schématique d’un montage à trois électrodes
L’électrode dont on cherche à établir la courbe intensité-potentiel est l’électrode de
petite aire : celle-ci est appelée électrode de travail.
L’électrode à la surface de laquelle se déroule l’autre réaction d’oxydoréduction est
appelée contre-électrode ou électrode auxiliaire.
La troisième électrode est l’électrode de référence : elle est connectée à une entrée
de haute impédance et n’est pas parcourue par un courant (cela est nécessaire car son
potentiel doit rester constant au cours des mesures).
b) Fonctionnement d’un potentiostat
Ces trois électrodes sont connectées à un appareil appelé potentiostat : l’opérateur
souhaite imposer une certaine différence de potentiel entre l’électrode de travail et
l’électrode de référence et affiche cette valeur sur l’appareil. L’appareil impose une
différence de potentiel entre l’électrode de travail et la contre-électrode jusqu’à obtention de la valeur affichée (rétroaction).
La lecture simultanée de l’intensité traversant électrode de travail et la contre-électrode et la différence de potentiel entre électrode de travail et électrode de référence
permet de tracer la courbe intensité-potentiel relative à la réaction d’oxydoréduction
se déroulant à la surface de l’électrode de travail.
