CHAP. 7 – DIAGRAMMES D’ELLINGHAM
7.8 Les oxydes de carbone en pyrométallurgie (CCP TSI 2005)
(##)
1. Rappeler ce qu’est un diagramme d’ELLINGHAM, quelle est l’approximation faite
dans ces diagrammes ?
La figure 7.16 indique les droites d’ELLINGHAM relatives aux couples :
CO(g)/C(s), CO 2 (g)/C(s) et CO 2 (g)/CO(g).
T /K
Δ r G° /kJ.mol
-1
400
800
1200
-100
-200
-300
-400
-500
(1)
(2)
(3)

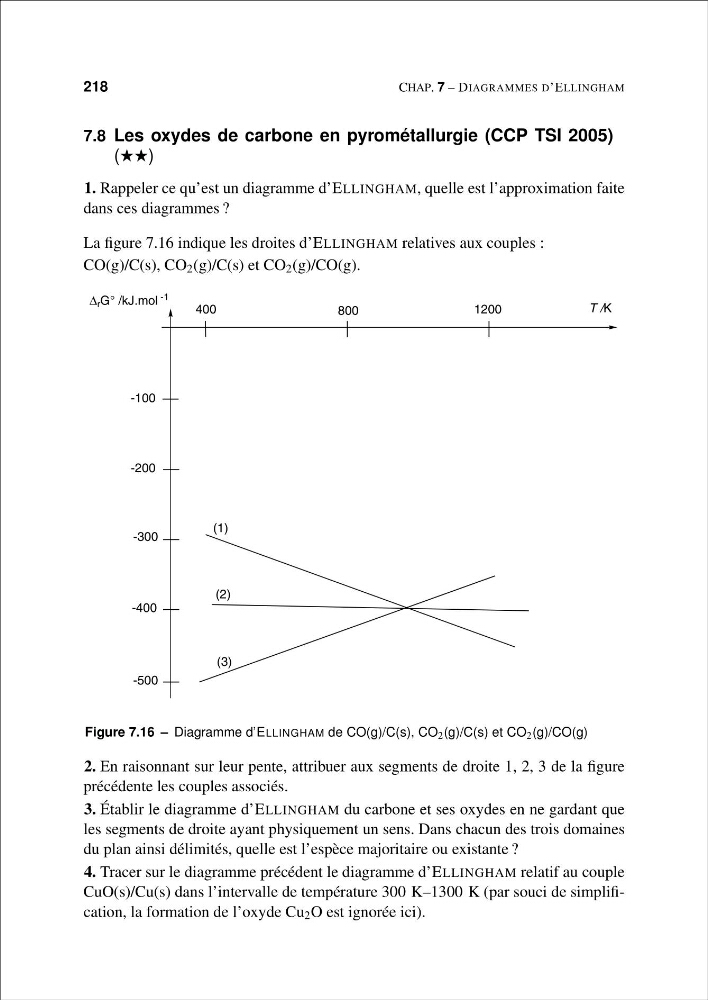

Figure 7.16 – Diagramme d’ELLINGHAM de CO(g)/C(s), CO 2 (g)/C(s) et CO 2 (g)/CO(g)
2. En raisonnant sur leur pente, attribuer aux segments de droite 1, 2, 3 de la figure
précédente les couples associés.
3. Établir le diagramme d’ELLINGHAM du carbone et ses oxydes en ne gardant que
les segments de droite ayant physiquement un sens. Dans chacun des trois domaines
du plan ainsi délimités, quelle est l’espèce majoritaire ou existante ?
4. Tracer sur le diagramme précédent le diagramme d’ELLINGHAM relatif au couple
CuO(s)/Cu(s) dans l’intervalle de température 300 K–1300 K (par souci de simplification, la formation de l’oxyde Cu 2 O est ignorée ici).
