UTILISATION DU DIAGRAMME
207
La superposition des diagrammes d’ELLINGHAM du zinc et du carbone (cf
cours) indique l’existence de deux points d’intersection, un à T = 1217 K,
l’autre à T = 1562 K. Deux réducteurs peuvent ainsi être utilisés :
• le carbone du couple CO/C si T > 1217 K ;
• le monoxyde de carbone du couple CO 2 /CO si T > 1562 K.
Dans les deux cas, le zinc est obtenu à l’état gazeux. Dans le procédé du haut
fourneau (procédé en continu), le four est alimenté par le gueulard en minerai
grillé, coke et produits fondants. L’air est injecté à la base du four, à la température de 700 - 750°C, et provoque la combustion du carbone avec production de
monoxyde de carbone. Cette réaction est exothermique et permet aux réactions
endothermiques de réduction de se produire.
Vapeur de zinc +
gaz de combustion
Chargement
Laitier
Air chaud

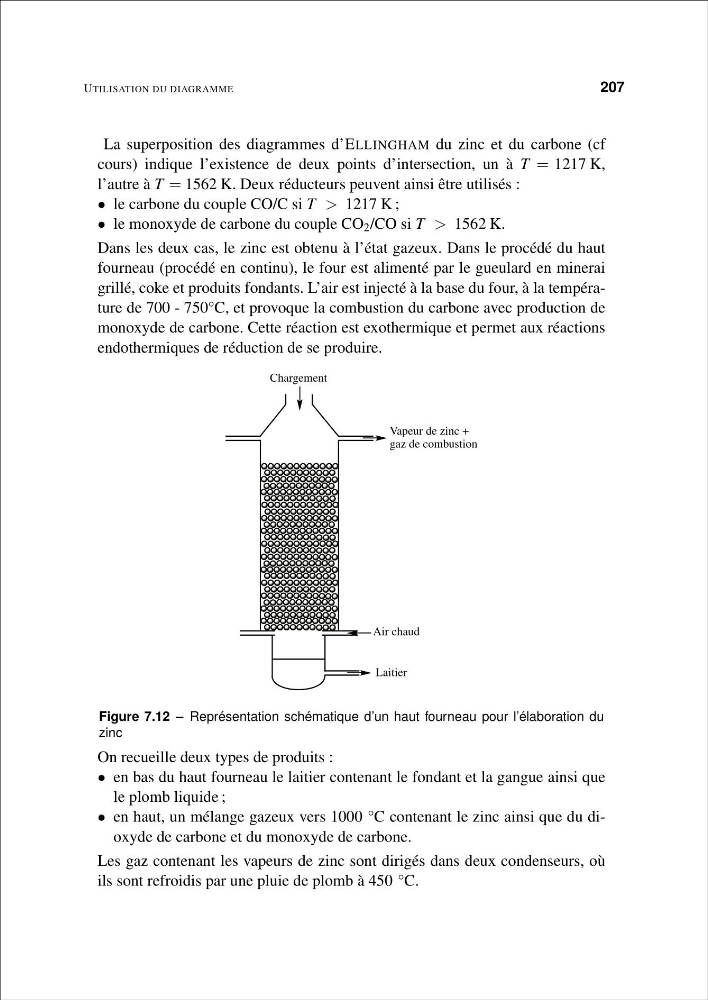

Figure 7.12 – Représentation schématique d’un haut fourneau pour l’élaboration du
zinc
On recueille deux types de produits :
• en bas du haut fourneau le laitier contenant le fondant et la gangue ainsi que
le plomb liquide ;
• en haut, un mélange gazeux vers 1000 °C contenant le zinc ainsi que du dioxyde de carbone et du monoxyde de carbone.
Les gaz contenant les vapeurs de zinc sont dirigés dans deux condenseurs, où
ils sont refroidis par une pluie de plomb à 450 °C.
