CONSTRUCTION ET SIGNIFICATION DU DIAGRAMME D’ELLINGHAM
191
Soit T i la température où les trois droites se coupent. Celle-ci vérifie :
− 221 − 0, 1788.T i = − 566 + 0, 173.T i
ce qui donne :
T i =
(566 − 221)
0, 173 + 0, 1788
= 981 K.
Il est possible d’obtenir graphiquement la partition correcte : au-dessus d’une droite,
c’est la forme oxydée qui est majoritaire, en-dessous, c’est la forme réduite. Dans un
domaine donné, une seule espèce doit être majoritaire. Seule la partition donnée à la
figure 7.4 donne satisfaction.
T
Δ r G
o
T
T i
CO
CO 2
C

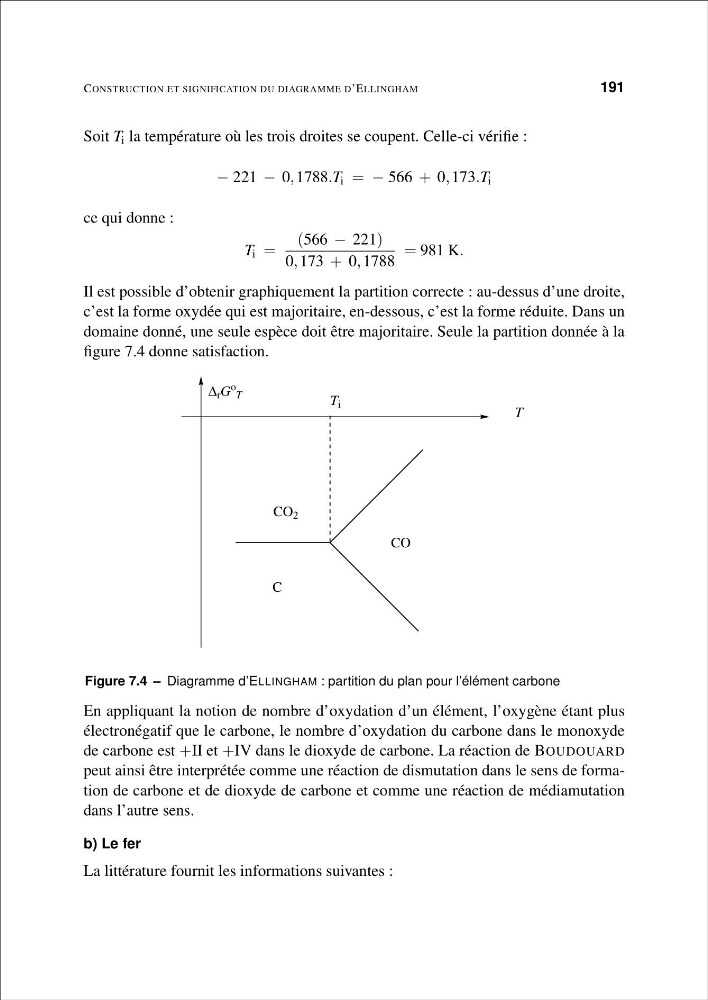

Figure 7.4 – Diagramme d’ELLINGHAM : partition du plan pour l’élément carbone
En appliquant la notion de nombre d’oxydation d’un élément, l’oxygène étant plus
électronégatif que le carbone, le nombre d’oxydation du carbone dans le monoxyde
de carbone est +II et +IV dans le dioxyde de carbone. La réaction de BOUDOUARD
peut ainsi être interprétée comme une réaction de dismutation dans le sens de formation de carbone et de dioxyde de carbone et comme une réaction de médiamutation
dans l’autre sens.
b) Le fer
La littérature fournit les informations suivantes :
