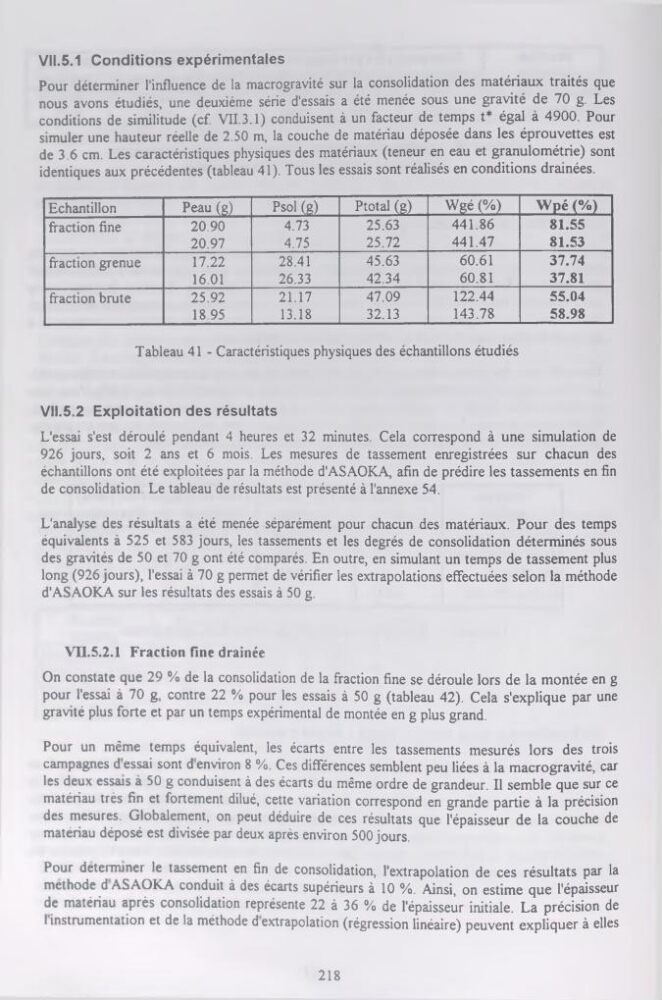

V ll.5.1 Conditions expérimentales
Pour déterminer l'influence de la macrogravité sur la consolidation des matériaux traités que
nous avons étudiés, une deuxième série d'essais a été menée sous une gravité de 70 g. Les
conditions de similitude (cf. VIL3.1) conduisent à un facteur de temps t * égal à 4900. Pour
simuler une hauteur réelle de 2.50 m, la couche de matériau déposée dans les éprouvettes est
de 3.6 cm. Les caractéristiques physiques des matériaux (teneur en eau et granulométrie) sont
identiques aux précédentes (tableau 41). Tous les essais sont réalisés en conditions drainées.
Tableau 41 - Caractéristiques physiques des échantillons étudiés
Echantillon
Peau (g)
Psol (g)
Ptotal (g)
Wgé(%)
Wpé (%)
fraction fine
20.90
4.73
25.63
441.86
81.55
20.97
4.75
25.72
441.47
81.53
fraction grenue
17.22
28.41
45.63
60.61
37.74
16.01
26.33
42.34
60.81
37.81
fraction brute
25.92
21.17
47.09
122.44
55.04
18.95
13.18
32.13
143.78
58.98
V ll.5.2 Exploitation des résultats
L'essai s'est déroulé pendant 4 heures et 32 minutes. Cela correspond à une simulation de
926 jours, soit 2 ans et 6 mois. Les mesures de tassement enregistrées sur chacun des
échantillons ont été exploitées par la méthode d'ASAOKA, afin de prédire les tassements en fin
de consolidation. Le tableau de résultats est présenté à l'annexe 54.
L'analyse des résultats a été menée séparément pour chacun des matériaux. Pour des temps
équivalents à 525 et 583 jours, les tassements et les degrés de consolidation déterminés sous
des gravités de 50 et 70 g ont été comparés. En outre, en simulant un temps de tassement plus
long (926 jours), l'essai à 70 g permet de vérifier les extrapolations effectuées selon la méthode
d'ASAOKA sur les résultats des essais à 50 g.
VII.5.2.1 Fraction fine drainée
On constate que 29 % de la consolidation de la fraction fine se déroule lors de la montée en g
pour l'essai à 70 g, contre 22 % pour les essais à 50 g (tableau 42). Cela s'explique par une
gravité plus forte et par un temps expérimental de montée en g plus grand.
Pour un même temps équivalent, les écarts entre les tassements mesurés lors des trois
campagnes d essai sont d environ 8 %. Ces différences semblent peu liées à la macrogravité, car
les deux essais à 50 g conduisent à des écarts du même ordre de grandeur. Il semble que sur ce
matériau très fin et fortement dilué, cette variation correspond en grande partie à la précision
des mesures. Globalement, on peut déduire de ces résultats que l'épaisseur de la couche de
matériau déposé est divisée par deux après environ 500 jours.
Pour déterminer le tassement en fin de consolidation, l'extrapolation de ces résultats par la
méthode d ASAOKA conduit à des écarts supérieurs à 10 %. Ainsi, on estime que l'épaisseur
de matériau après consolidation représente 22 à 36 % de l'épaisseur initiale. La précision de
1 instrumentation et de la méthode d extrapolation (régression linéaire) peuvent expliquer à elles
218
Pour déterminer l'influence de la macrogravité sur la consolidation des matériaux traités que
nous avons étudiés, une deuxième série d'essais a été menée sous une gravité de 70 g. Les
conditions de similitude (cf. VIL3.1) conduisent à un facteur de temps t * égal à 4900. Pour
simuler une hauteur réelle de 2.50 m, la couche de matériau déposée dans les éprouvettes est
de 3.6 cm. Les caractéristiques physiques des matériaux (teneur en eau et granulométrie) sont
identiques aux précédentes (tableau 41). Tous les essais sont réalisés en conditions drainées.
Tableau 41 - Caractéristiques physiques des échantillons étudiés
Echantillon
Peau (g)
Psol (g)
Ptotal (g)
Wgé(%)
Wpé (%)
fraction fine
20.90
4.73
25.63
441.86
81.55
20.97
4.75
25.72
441.47
81.53
fraction grenue
17.22
28.41
45.63
60.61
37.74
16.01
26.33
42.34
60.81
37.81
fraction brute
25.92
21.17
47.09
122.44
55.04
18.95
13.18
32.13
143.78
58.98
V ll.5.2 Exploitation des résultats
L'essai s'est déroulé pendant 4 heures et 32 minutes. Cela correspond à une simulation de
926 jours, soit 2 ans et 6 mois. Les mesures de tassement enregistrées sur chacun des
échantillons ont été exploitées par la méthode d'ASAOKA, afin de prédire les tassements en fin
de consolidation. Le tableau de résultats est présenté à l'annexe 54.
L'analyse des résultats a été menée séparément pour chacun des matériaux. Pour des temps
équivalents à 525 et 583 jours, les tassements et les degrés de consolidation déterminés sous
des gravités de 50 et 70 g ont été comparés. En outre, en simulant un temps de tassement plus
long (926 jours), l'essai à 70 g permet de vérifier les extrapolations effectuées selon la méthode
d'ASAOKA sur les résultats des essais à 50 g.
VII.5.2.1 Fraction fine drainée
On constate que 29 % de la consolidation de la fraction fine se déroule lors de la montée en g
pour l'essai à 70 g, contre 22 % pour les essais à 50 g (tableau 42). Cela s'explique par une
gravité plus forte et par un temps expérimental de montée en g plus grand.
Pour un même temps équivalent, les écarts entre les tassements mesurés lors des trois
campagnes d essai sont d environ 8 %. Ces différences semblent peu liées à la macrogravité, car
les deux essais à 50 g conduisent à des écarts du même ordre de grandeur. Il semble que sur ce
matériau très fin et fortement dilué, cette variation correspond en grande partie à la précision
des mesures. Globalement, on peut déduire de ces résultats que l'épaisseur de la couche de
matériau déposé est divisée par deux après environ 500 jours.
Pour déterminer le tassement en fin de consolidation, l'extrapolation de ces résultats par la
méthode d ASAOKA conduit à des écarts supérieurs à 10 %. Ainsi, on estime que l'épaisseur
de matériau après consolidation représente 22 à 36 % de l'épaisseur initiale. La précision de
1 instrumentation et de la méthode d extrapolation (régression linéaire) peuvent expliquer à elles
218
