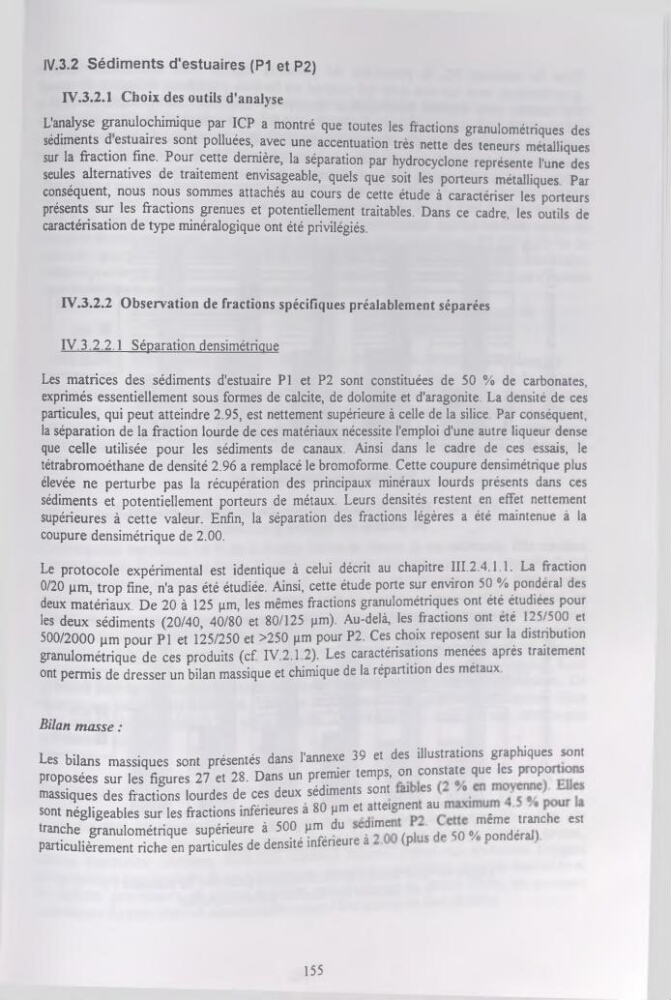

IV.3.2 Sédiments d'estuaires (P1 et P2)
IV.3.2.1 Choix des outils d'analyse
L'analyse granulochimique par ICP a montré que toutes les fractions granulométriques des
sédiments d estuaires sont polluées, avec une accentuation très nette des teneurs métalliques
sur la fraction fine. Pour cette dernière, la séparation par hydrocyclone représente l'une des
seules alternatives de traitement envisageable, quels que soit les porteurs métalliques Par
conséquent, nous nous sommes attachés au cours de cette étude à caractériser les porteurs
présents sur les fractions grenues et potentiellement traitables. Dans ce cadre, les outils de
caractérisation de type minéralogique ont été privilégiés.
IV.3.2.2 Observation de fractions spécifiques préalablement séparées
IV.3.2,2.1 Séparation densimétrique
Les matrices des sédiments d'estuaire PI et P2 sont constituées de 50 % de carbonates,
exprimés essentiellement sous formes de calcite, de dolomite et d'aragonite. La densité de ces
particules, qui peut atteindre 2.95, est nettement supérieure à celle de la silice. Par conséquent,
la séparation de la fraction lourde de ces matériaux nécessite l'emploi d'une autre liqueur dense
que celle utilisée pour les sédiments de canaux. Ainsi dans le cadre de ces essais, le
tétrabromoéthane de densité 2.96 a remplacé le bromoforme. Cette coupure densimétrique plus
élevée ne perturbe pas la récupération des principaux minéraux lourds présents dans ces
sédiments et potentiellement porteurs de métaux. Leurs densités restent en effet nettement
supérieures à cette valeur. Enfin, la séparation des fractions légères a été maintenue à la
coupure densimétrique de 2.00.
Le protocole expérimental est identique à celui décrit au chapitre III.2.4.1.1. La fraction
0/20 pm, trop fine, n'a pas été étudiée. Ainsi, cette étude porte sur environ 50 % pondéral des
deux matériaux. De 20 à 125 pm, les mêmes fractions granulométriques ont été étudiées pour
les deux sédiments (20/40, 40/80 et 80/125 pm). Au-delà, les fractions ont été 125/500 et
500/2000 pm pour PI et 125/250 et >250 pm pour P2. Ces choix reposent sur la distribution
granulométrique de ces produits (cf. IV.2.1.2). Les caractérisations menées après traitement
ont permis de dresser un bilan massique et chimique de la répartition des métaux
Bilan masse :
Les bilans massiques sont présentés dans l'annexe 39 et des illustrations graphiques sont
proposées sur les figures 27 et 28. Dans un premier temps, on'constate que lesi p^opo os
massiques des fractions lourdes de ces deux sédiments sont ai es
®
-
J
sont négligeables sur les fractions inférieures à 80 pm et atteignen au
même tranche est
tranche granulométrique supérieure à 500 pm du
J”1®
i,çHp 50 0/ oondéral)
particulièrement riche en particules de densité inférieure a . (p
155
